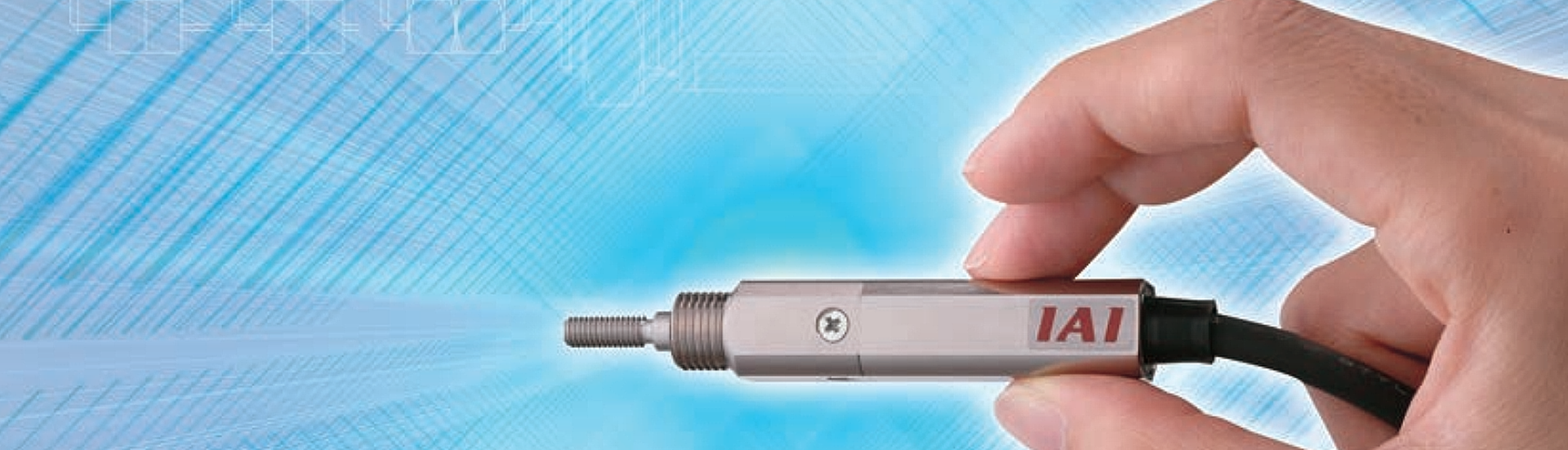

Mikroaktuator med servodrev
Ultrakompakt motoriseret cylinder med 12 mm tværsnit

Nogle vigtige RCD egenskaber

Erstatte kompakte luftcylindre

• Den elektriske mikro-Rod-type er velegnet til vandrette belastninger op til 0,7 kg og lodrette belastninger op til 0,3 kg.

• Den fås med slaglængder på 10, 20 og 30 mm og opnår en hastighed på 300 mm/s ved en maksimal acceleration på 1 G.

• RCD-mikrocylindre bruges ofte til positionering, pressemontering eller løfte- og sænkeopgaver i stedet for pneumatiske cylindre.

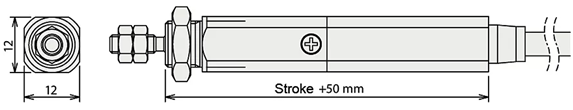

• Der er opnået en ultrakompakt størrelse med et tværsnit på kun 12 mm og en kropslængde på blot 60 mm.

Positionering & Præcision

RCD-mikrocylinderen muliggør positionering med op til 3, 256 eller 512 punkter samt justering af acceleration, deceleration og trykkraft – funktioner, der er vanskelige at opnå med pneumatiske cylindre.

Ved hjælp af en præcisions-glideskrue (Ø 3 mm, stigning 2 mm) opnås en gentagelsesnøjagtighed på ±0,05 mm med ensrettet slaglængde. RCD-mikrocylindre er derfor også velegnede til krævende positioneringsopgaver, f.eks. i optiske systemer, fiberoptisk teknologi eller som mikroaktuatorer inden for medicinsk teknologi.

Micro Cylinder RCD opnår nemt 3-punkts (med DSEP) eller 512-punkts (med DCON-CA) positionering samt  justering af acceleration

og deceleration – funktioner, der er vanskelige at realisere med luftcylindre.

Derudover er en trykbevægelse, der minder om den i luftcylin-dre, mulig, og den udøvede kraft under en trykbevægelse kan justeres.

Trykkraft og høj hastighed

På trods af sin kompakte størrelse genererer RCD-mikrocylinderen tilstrækkeligt moment og en trykkraft på 4,2 N via en børsteløs DC-motor.

Med en maksimal acceleration/deceleration på 1 G og en maksimal hastighed på 300 mm/s anvendes cylinderen i

mange anlæg for at reducere cyklustiden i en bred vifte af systemer.

Micro Cylinder RCD er udstyret med en børsteløs DC-motor, der genererer tilstrækkeligt moment trods sin kompakte størrelse.

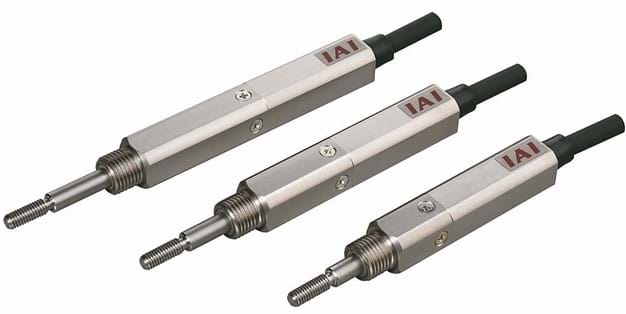

Mini Griber & RCD Mikrocylinder  - Produktoversigt

Vandret (H): Belastninger op til 700 g
Slaglængder: 10, 20 eller 30 mm

Lodret (V): Belastninger op til 300 g
Slaglængder: 10, 20 eller 30 mm

RCD-RA1DA-10

Kort type

Belastning (h): maks. 700 g
Belastning (v): maks. 300 g
Slaglængde: 10 mm
Kropslængde: 52 mm
Vægt: 47 g

RCD-RA1DA-20
Medium type

Belastning (h): maks. 700 g
Belastning (v): maks. 300 g
Slaglængde: 20 mm
Kropslængde: 62 mm
Vægt: 51 g

RCD-RA1DA-30
Lang type

Belastning (h): maks. 700 g
Belastning (v): maks. 300 g
Slaglængde: 30 mm
Kropslængde: 72 mm
Vægt: 55 g

2-Finger RCD-Griber

Gribekraft: 10 N
Samlet højde: kun 22 mm
Åbne/ Luk speed: 67 mm/s
Gentagelse: ± 0,05 mm
Fine produkter og materialer gribes og flyttes.

Eksempler på anvendese

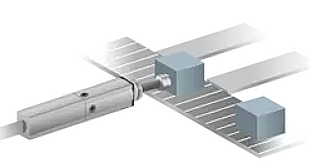

Pres arbejdsemnet ud

Uden at efterlade mærker, ved at indstille den passende acceleration og decelerationshastighed kan Micro Cylinder RCD skubbe et arbejdsemne ud uden stød.

Justering af filmspænding

Muligherd for justering af positionering via numeriske værdier gør det muligt for Micro Cylinder RCD at opnå præcis justering af filmspænding.

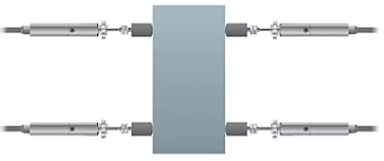

Justéring af emne

Præcist justerbar positionering.
Flere Micro Cylinder RCD'er kan bruges til at placere  et emne præcist ved at skubbe det fra begge sider.

Positionering af emner

Emner i forskellige størrelser på et transportbånd.
En enkelt Micro Cylinder RCD kan skubbe og præcist positionere emner i forskellige størrelser.
