Unikt Uniplay HMI-system
et nyttigt værktøj fra Trio, som gør det hele nemmere for dig

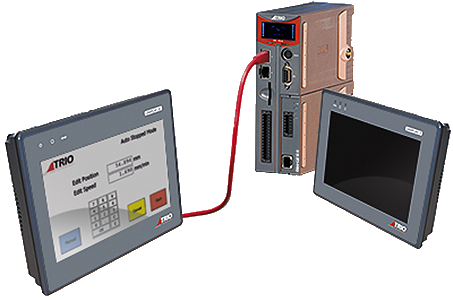

Trios unikke Uniplay HMI-system er en revolutionerende måde at gøre brugergrænseflader bedre, lettere og mere sikre! UNIPLAY-serien kan prale af et 7", 10" og 15" farvedisplay begge isoleringsteknologi, der gør dem mere pålidelig i støjende omgivelser.
Plug and Play
Uniplay-serien har en særlig teknologi indbygget i enheden til power-isolation, som medfører at du kan benytte Uniplay-serien i støjende omgivelser. Og dem er der jo en del af i industrien.
Du skal ikke bruge yderligere software, det er ikke påkrævet, idet Uniplay HMI arbejder med Trio's controllere foruden Trio Motion Coordinator-serien.
Software Motion Perfect kan du bruge til at oprette operator-HMI-skærmbilleder, der overføres ved runtime til Uniplay HMI via Motion Coordinator.
Features
• Enkeltpunkts HMI-programmering i Motion Perfect v4
• Centraliseret program / HMI-skærmopbevaring i Motion Perfekt v4-projekt
• Vis lad enhver controller-datatype + grafik
• Intet behov for at programmere HMI-panelet separat
• 7", 10" og 15" UNIPLAY forseglede berøringspaneler
• Forbind op til 2 HMI'er til din Motion Coordinator
• Ethernet-forbindelse reducerer ledninger
Video: Se Trio-demoen af, hvordan du opretter en skærm til UNIPLAY HMI.
HMI skærmbilleder integreret i samme software
MotionPerfect 3 indeholder mulighed for, at du kan integrere dine HMI skærmbilleder i samme software og applikation sammen med dit motion og PLC projekt.
I det samme projekt får du således HMI, PLC og Motion koder foruden deling af variable samt TAG's i det samme projekt. Det er hurtigt og enkelt for dig at opbygge dine skærmbilleder og så kan du uploade hele projektet fra et SD hukommelseskort.
Uniplay HMI tastatur-emulator
Tastatur-emulator
UNIPLAY HMI Keypad Emulator tillader, at de ældre P502- og P503-membran-tastaturer kan udskiftes med denne UNIPLAY HMI serie, der kører en speciel emulerings-applikation.
Bemærk: HMI sælges separat.

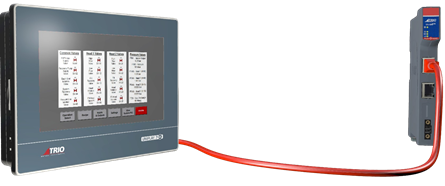

HMI interface til MC 400 familien
du får HMI, PLC og Motion kode i det samme software projekt

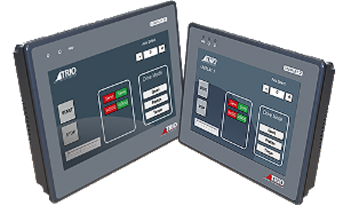

TRIO's unikke UNIPLAY HMI serie
● Teknologi som revolutionerer måden, hvorpå du kan lave HMI interface billigere og hurtigere
● HMI serien UNIPLAY findes i en 7", 10" og 12" touch display med farver
Opbyg dine skærmbilleder
Uden anvendelse af ekstra HMI softwarepakker kan du generere og integrere skærmbilleder mellem MC4xx-controlleren og UNIPLAY HMI enheder. Projektet i MotionPerfect V3 indeholder mulighed for, at opbygge skærmbilleder.
Hermed opnår du:
🔸 HMI, PLC, Motion kode i samme projekt
🔸 Deling af variable og TAG's i samme projekt
🔸 Hurtigt og enkelt opbygning af skærmbilleder
🔸 Download hele projektet fra SD kort
Alle knapper kan nemt integreres til variabler i PLC- og motion program.
🔸 Import af grafik og billeder
🔸 Opbygning af skærmbilleder er hurtigt og enkelt
🔸 Alle variable er tilgængelige i samme software

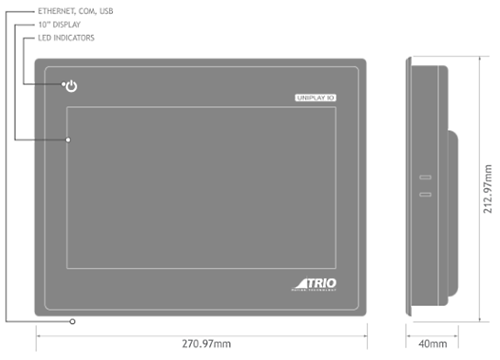

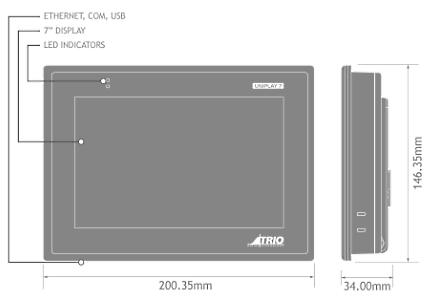

🔸 7", 10" og 12" HMI paneler
🔸 24 Vdc forsyning
🔸 Forbindes til MC4x controller via EtherNet
🔸 Kabelbesparende installation
🔸 IP65 tættet

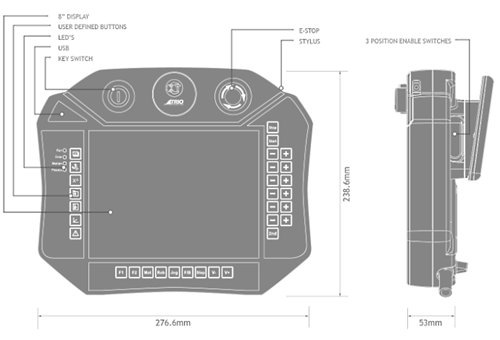

Pendant + Teach programmeringssystem
Med Teach Programming System kan du programmere robotten i et administreret og sikkert miljø ved hjælp af et ægte eller virtuelt system.

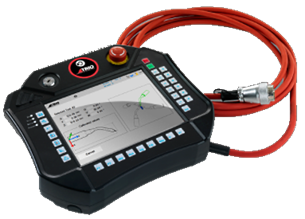

Pendant'en er baseret omkring Trios UNIPLAY HMI og kan bruges som et "ægte" eller "virtuelt" vedhæng på skærmen. Systemet indeholder omfattende software og forud konfigurerede bevægelsesstyringsfunktioner, som tillader styring af alle standardtyper af robotter med reduceret udviklingstid.
Systemet giver brugeren mulighed for at:
• Konfigure robotten og drev
• Isæt værktøjer, og kalibrere dem
• Indsæt robot rammer og objekt rammer
• Oprette og redigere robotprogrammer
• Fejlfinde i robot programmer, tilføje pausepunkter og køre det
trin for trin
• Køre robotprogrammet i en gentagelsescyklus
