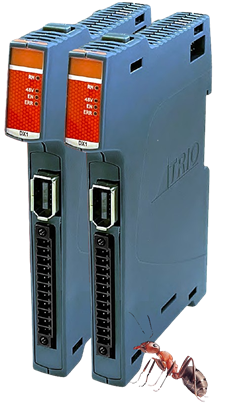

DX1 Servoløsning
48 V Flexslice servodrev parret med 50W og 100W servo motorer

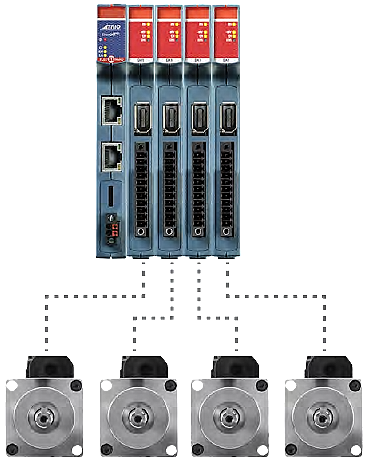

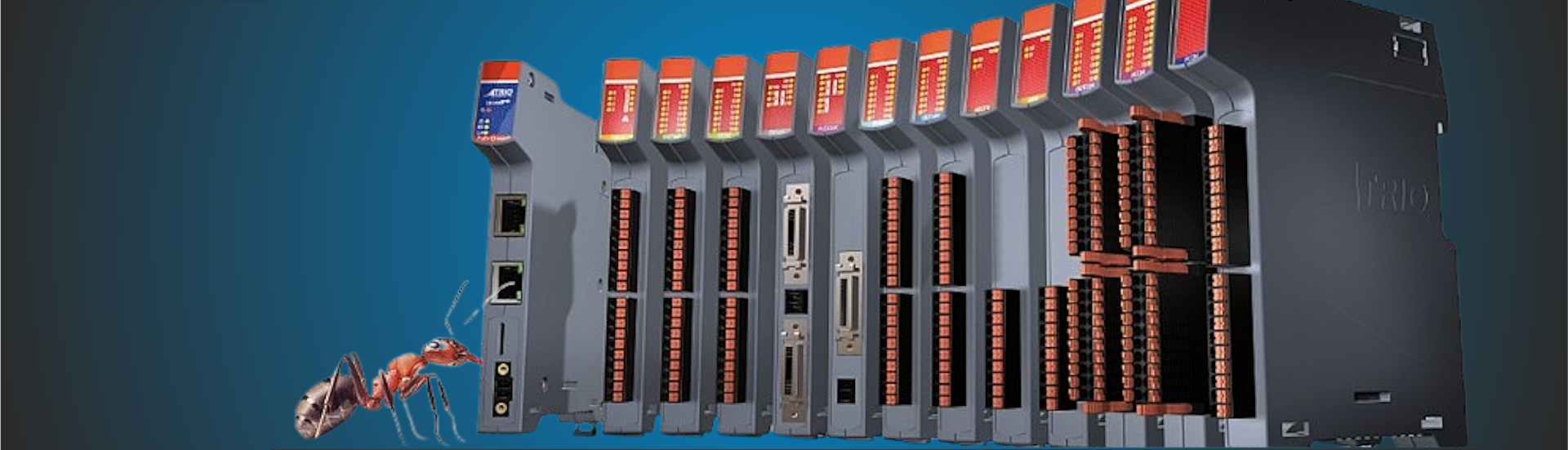

Op til fire DX1 servodrev kan monteres på Trios FLEX-serie af maskincontrollere sammen med ethvert af de eksisterende Flexslice-moduler for at skabe en servoløsning, der er velegnet til lav-effekt, højtydende applikationer.
Motorer til DX1 drev
MXL lavinerti 48V motorer designet til DX1 fås i 50W eller 100W. Med 23-bit single-turn og 17-bit multi-turn absolut enkodere tilbyder disse motorer høj control ydelse med anvendelsesfordelene ved ikke-flygtig position.
Begge effektklasser er tilgængelige med og uden holdebremse, som kan drives direkte fra den dedikerede motorbremseudgang på DX1.
Feature
• 20-bit inkrementel eller 23-bit absolut enkoder mulighed
• Tæthedsgrad IP65
• Olietætning som standard
• Valgfri bremse
DX1 egenskaber og feature
Med op til 350 % overbelastningskapacitet kan DX1 håndtere krævende belastninger. Med opdateringshastigheder ned til 125 µS og avancerede motorstyringsalgoritmer kan DX1 håndtere komplekse bevægelsesprofiler.
Fuldt integreret i Trios applikationsudviklingsværktøj, Motion-IX, tilbyder DX1 en højtydende servoløsning sammen med de kompakte størrelser af Trios Flexslice-serie.
Feature
• Kompatibel med Trios FLEX-serie
• Fuldt integreret i Motion-IX software
• Matchet med Trios MX-motorserie
• Interne funktioner til drevbeskyttelse
• Omfattende tuning-teknologi
• Field opgraderbar firmware
• Typeskilt for elektronisk motor
• Ultra kompakt størrelse
• 48V jævnstrøm fra 50W til 100W
• 350 % overbelastningsevne
• Dedikeret motorbremse udgang
• LED-indikatorer for drevtilstand
Motion-iX - er et unikt udviklingsmiljø og Engineering Tool med udgangspunkt i ”Motion Expertise”, hvor selve servo bevægelserne er kernen og ikke bare en tilført kapacitet.
Med TRIOs fokus på ”Motion First ” i automationsløsninger er Motion-iX redskabet vigtigt. Det medfører en simpel kommando struktur, som gør komplekse bevægelser simplere. Motion-iX indeholder udviklingsværkøjer til programmering efter standard IEC/EN 61131-3 og PLC-open såvel som i et unikt Multitasking programmeringsmiljø.
Motion-iX indeholder en Digital Twin med 3D visualisering og simulering, hvilket medvirker til at reducere test og udviklingstid væsentligt.
Motion-iX er en fælles kerne for alle typer af TRIOs motion controllere. Hermed kan hardware skaleres op og ned, mens alle funktioner og tools er tilgængelige.
Lønsomme DX1 egenskaber
Pladseffektiv
Meget kompakt sammenlignet med selv-stændige AC-drevne servodrev-løsninger. Vekselstrømskabler og systemledninger reduceret med op til 80 %.
Integration Effektiv
Hurtig applikationsudvikling af controller og drevkonfiguration i Motion Perfect.
Design effektiv
Et system at programmere, hvilket forenkler udvikling og eventuelle fremtidige produktionsændringer.
Energieffektiv
DC Bus regenerativ energi genbruges af systemet. Energibesparelser i hele systemets levetid, motorbremsning absorberes og genbruges af alle akser.
