Batteri-fremstilling
Det globale batterimarked ventes at være > 126 milliarder USD i 2025
Til lithiumbatteriproduktionsapplikationer skal maskiner sikre høj gennemstrømning matchet med kontrolnøjagtighed. Trio hjælper maskinbyggere med at opnå dette ved at levere kontrolløsninger, der kombinerer høj hastighed og præcisionsbevægelse med skalerbar automatisering.
Øg batteriproduktiviteten
med optimeret maskinautomatik
Produktiviteten og kvaliteten af processerne inden for fremstilling af lithiumbatterier er stærkt afhængig af dynamiske servoakser og avancerede synkronisering i og med at kravene til maskinens output hastighed er konstant signende. Dette medfører et behov for bedre præcisions i hele ”Motion-systemet”.
Ved hjælp af Trio's produkter hjælper vi maskinbyggere med at opnå dette ved at levere ”Motion” løsninger, der kombinerer høj hastighed og præcisions motion med skalerbar automatisering.

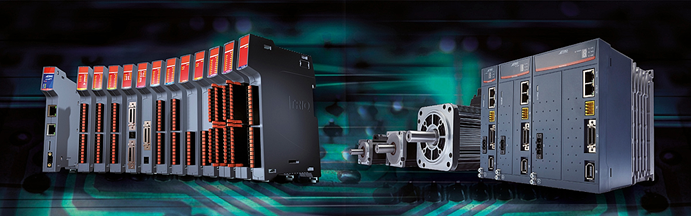

Trio fremstiller bevægelsescentrerede controllere, I/O-systemer, HMI'er, servodrev og motorer samt SCARA-robotter, og udviklingen foregår i et enkelt, brugervenligt softwaremiljø. Trio designer og understøtter også applikationer til OEM maskinbyggere.

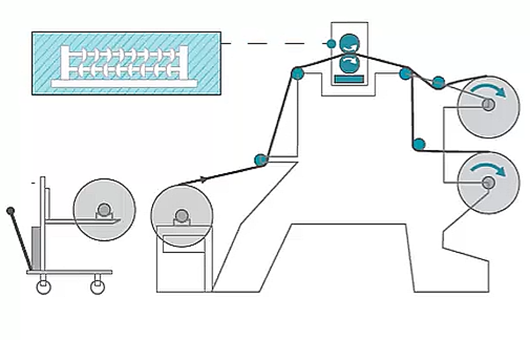

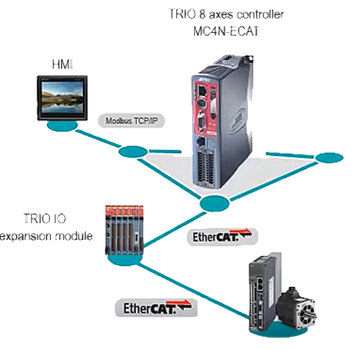

Separator afisoleringsmaskine
Applikationen har behov for hurtig respons, hvilket sikres af EtherCAT baseret ”Motion-bus” med cyklustider ned til 125 µS, med op til 6 servoakser. Dette er medvirkende til en skære-effektivitet på 200 M/Min. Afviklingshastigheden justeres i realtid samt opretholder konstant materiale overfladespænding. Tilbagespolingsaksen bliver styret af banespændingen, for at reducere den indre belastning af mediet og præcisionskontrollen kan sikre en fuldstændig glat produktkvalitet og optimal hårdhed af krøllet overflade.

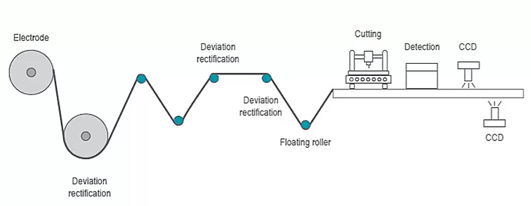

Elektrode skæremaskine
Her stilles krav til Multi-akset synkrone servo akser med styring på tværs af front- og bagtrækkraft, lagring, stansning og andre stationer. Der opretholdes præcis synkronisering med en nøjagtighed på < 0,01 mm.
Igen sikker kommunikation med EtherCAT på tværs af systemet med cyklustider så hurtige som 125 µS. Og så er det med indbygget oprulnings- og afviklingsspændingskontrolalgoritme, der sikrer spændingskontrolnøjagtighed og stansepræcision.
Du opnår kontinuerlig stansning med effektivitet på 200PPM og skivestansningsnøjagtighed på ±0,01 mm.

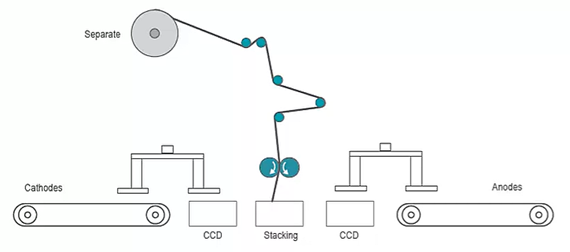

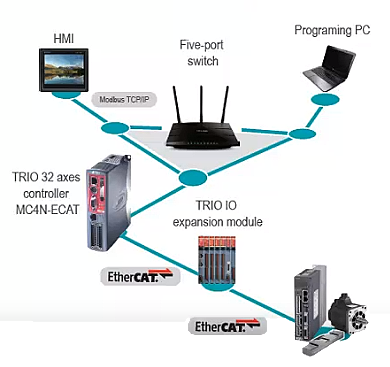

Automatisk lamineringsmaskine
Effektivitet øges som et resultat af algoritme til multi-akse synkron knaststyring og algoritme til adaptiv afviklingssynkronisering af laminaten.
Præcisionsforbedring opnås gennem servo-styret banespændings kontrol og pendul-PID-justering for at sikre membranen påføres med en stabil banespænding.
Du opnår et hurtigt maskinskift med adaptiv algoritme, der giver en automatisk match til forskellige battericelletyper. Herudover reduceret maskinstørrelse og -omkostninger gennem enkel ledningsføring, der minimerer skabsplads. Desuden opnår du fleksibel styring af servo-, step- eller lineærmotorer.

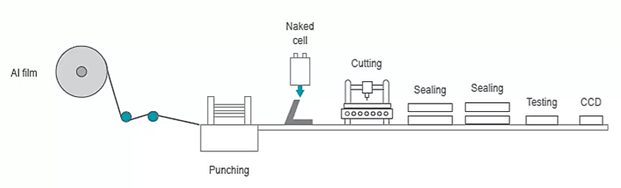

Automatisk tætningsmaskine
Her anvendes TRIO's Multi-akse styring, der understøtter servo-, step- og direkte drevmotorer samt integreret robotstyring.
Automatisk ensretning af systemets materiale spole plus banespændings kontrol af aluminiumsfolie, som er en automatisk flydende rulle.
Fleksibelt servo-stanse-skal-system med justerbar system support, som understøtter separat indpakning og test af højre og venstre hjørne af batteriet.

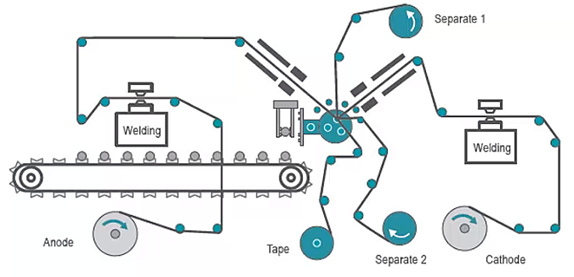

Viklemaskine
Der er her tale om en integreret faneformnings- og viklemaskine til cylindriske batterier. Aksestyring i realtid via EtherCAT kan håndtere op til 128 akser. Der er indbygget to-vejs touch-probe til højpræcisionspositionering og kontrol med fast længde af træk aksen.
Skærepræcisionen øges grundet forskydningsalgoritmen til samtidig servo-akser og løbende position korrektion, sammenlignede med eksterne enkoder værdier. Den høje hastighed på opviklings, realiseres via avanceret CAM-bevægelser, som er specielt udviklet i TRIO's controller, til dynamisk drift uden at generere mekaniske vibrationer der medfører tidlig mekanisk slidtage.
Trio servostyring, motion værktøjer
Motion-iX er et unikt udviklingsmiljø og Engineering Tool med udgangspunkt i ”Motion Expertise”, hvor selve servo bevægelserne er kernen og ikke bare en tilført kapacitet. Med TRIOs fokus på ”Motion First ” i automationsløsninger, er Motion-iX redskabet, der medfører en simpel kommandostruktur, som gør komplekse bevægelser simplere.
Motion-iX indeholder udviklingsværkøjer til programmering i IEC61131-3 og PLC-open såvel som i et unikt Multitasking programmeringsmiljø. Motion-iX indeholder en Digital Twin med 3D visualisering og simulering, hvilket medvirker til at reducere test og udviklingstid væsentligt.
Motion-iX er en fælles kerne for alle typer af TRIO's motion controller. Hermed kan hardware skaleres op og ned mens alle funktioner og tools er tilgængelige.
