KeTop T135 - HMI-panel

Alsidigt håndholdt panel med web-visualisering til alle controller

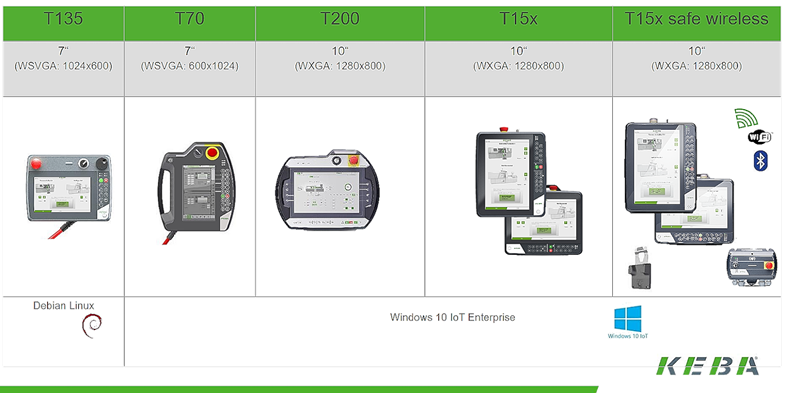

KeTop Basic produktfamilie

KeTop T-serien findes i vandret eller lodret format og i forskellige varianter og optioner. Panelerne er fremstillet med højkvalitets glasfront, projektiv kapacitiv berøringsskærm og multitouch.

HMI-panelerne er enkelthåndsbetjent med industriel browserbaseret visualisering. Og visualisering er designet ud fra responsive designovervejelser, der medfører en reduceret vedligeholdelsesindsats (genbrug af smartphones mobile klientlayouts).

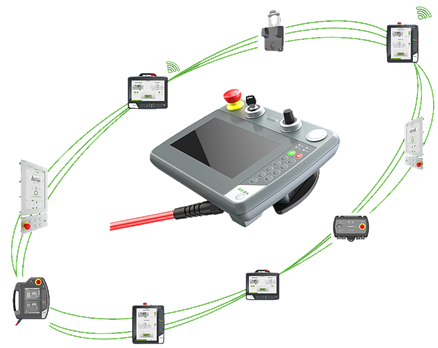

Integrationsmuligheder med T135

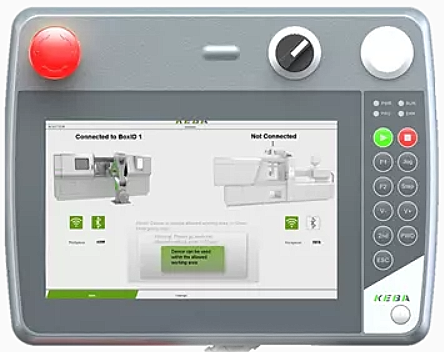

KeTop T135 - Mobil 7" web-visualisering til alle controllere

Den mobile 7" webvisualisering til alle betjeningselementer kan udstyres med op til tre betjeningsknapper.

KeTop T135 er udstyret med en 7” multitouch-skærm og kan takket være browseren bruges til alle moderne visualiseringsopgaver og med ethvert control system på grund af Ethernet-forbindelsen

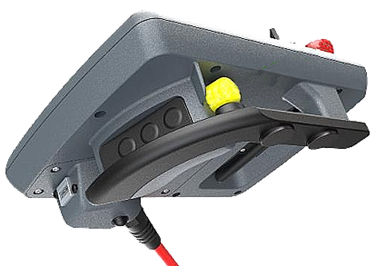

T135 imponerer med den bedste ergonomi, kompakthed og er en rigtig letvægter. Tastaturet på bagsiden tillader også praktisk enhåndsbetjening.

KeTop T135 leveres som standard med Linux Debian som styresystem inklusive Device Access Interface, der er inkluderet som standard.

KeTop T135 Features

•  7" TFT WSVGA-skærm, 1024 x 600 pixels
•  PCT-projekteret kapacitiv touch- skærm
•  Individuelt tastaturdesign (look og layout)
•  CPU ARM Cortex A53 Quad
    Single Core 1,6GHz
•  Hukommelse 4 GB RAM, 8 GB
    FlashReal-Time Field-Bus
•  Sikkerhedsmulighed via
    tilslutningsboks CB3x0
•  Op til tre kontrolelementer på enheden
•  EMO-type (beskyttelsesring)

•  Nødstop muligt
•  Bagside nøgler til enhåndsbetjening mulig
•  Analoge og digitale kontrolelementer til en
    lang række anvendelsestilfælde•  PLC integration operatørstyringer
•  Modbus TCP/IP
•  OPC UA
•  S7 SIMATIC driver
•  Realtids busintegration
•  Håndhjul med 25 / 50 trin

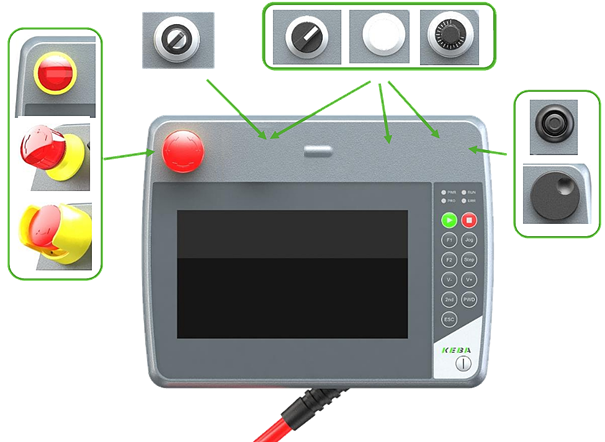

Konfigurationer af control elementer

Sikkerhedselementer på forsiden
•  E-Stop klassisk rød/gul
•  Oplyst nødstop
•  EMO-type E-stop

Klassiske kontrolelementer
•  Nøgleafbryder
•  Vælgerkontakt
•  Trykknap (lyser hvid, grøn, rød, vedligeholdt
    eller kortvarig)

Nye analoge kontrolelementer
•  Potentiometer
•  Analog joystick
•  50 inkl. håndhjul
•  25 inkl. håndhjul med trykknap

USB-muligheder
•  Forsiden
•  Fjernelse af bagside

KeTop T135 HMI-specialiteter



Sikkerhedselementer:
•  Nødstopknap
•  1 x aktiveringsenhed
•  2 kanaler, 3 positioner

Sikkerheds betjening
•  3 key - valgfri

Enkel at konfigurere
•  Ingen styresystemkontakt nødvendig
•  Web-HMI optimeret
•  Smart enhed benyt via PCT
•  Bus i realtid - option
