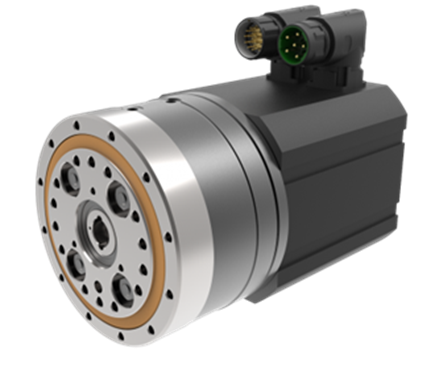

TwinSpin gear fra Spinea
Høj-præcision reduktions gear og radial-aksial leje i en enkelt enhed
Udtrykket "Høj-præcision reduktions gear" betegner den fulde integration af høj-præcision reduktions gear og høj-præcision radial-aksial leje i en enkelt enhed.
TwinSpin høj-præcision reduktions gear er designet til applikationer hvor der kræves et højt reduktionsforhold, kinematisk nøjagtighed, lavt mistet bevægelse, høj moment kapacitet og stor stivhed i et kompakt design med en begrænset installations zone og lav masse.
TwinSpin i mange forskellige opgaver
Dette nye transmissions koncept muliggør udnyttelse af reduktions gearet TwinSpin i robot og automations teknik, maskine værktøjer, måleudstyr, navigations systemer, luftfart industrien, millitæret og medicinal industrien, træbearbejdning, printer branchen, tekstilmaskiner, glas håndtering, fyldemaskiner osv.
Video: Spinea TwinSpin applikationer.
TwinSpin findes i 5 forskellige serier
hver type med sine egenskaber til dine forskellige opgaver
T-Serien er designet med et cylindrisk hus og input akslen befinder sig i nul-punktet.
T-serien repræsenterer en bred vifte af TwinSpin-højtryks reduktionsgear med et cylindrisk formet hus. T-serien med høj præcisions reduktion omfatter en nøjagtig reduktions mekanisme og radial samt aksial cylindriske rullelejer med høj kapacitet.
Dette design af reduktionsgear gør det muligt at montere belastningen direkte på udgangs flangen eller huset uden behov for yderligere lejer.
T-serien med høj præcisions reduktion er kendetegnet ved et modulært design, der gør det muligt at montere din ønskede motortype på reduktionsgearet ved hjælp af en motorforbindelses flange.
T-serien indeholder TwinSpin-højtryks reduktionsgear, der ikke er fuldstændigt forseglet; en indløbsflange og et pakningssæt skal anvendes til forseglingen.
På kundens anmodning kan SPINEA levere et fuldstændigt forseglet reduktionsgear med flange i henhold til kundens motor.
Fordele
- Nul-backlash reduktions gear
- Høj moment kapacitet
- Fremragende positionerings nøjagtighed og positionering repeterbarhed
- Høj torsion og vippestivhed
- Små dimensioner og vægt
- Høje reduktions forhold
- Høj effektivitet
- Lang levetid
- Nem montering
E-serien er designet og udført med flange formet hus. Input akslen befinder sig 90 gr. forskudt.
E-serien repræsenterer en bred vifte af TwinSpin-højtryks reduktionsgear med flangeformet hus.
E-serien med høj præcisions reduktion omfatter en præcis reduktions mekanisme og radial og aksial cylindriske lejer med høj kapacitet.
Dette design af reduktionsgear gør det muligt at montere belastningen direkte på udgangs flangen eller enheden uden behov for yderligere lejer.
E-serien med høj præcisions reduktion er kendetegnet ved et modulært design, der muliggør montering af din ønskværdige type motor til reduktionsgearet ved hjælp af en motorforbindelses flange.
E-serien omfatter TwinSpin-højtryks reduktionsgear, der ikke er fuldstændigt forseglet; en indløbsflange og et pakningssæt skal anvendes til forseglingen.
På kundens anmodning kan SPINEA levere et fuldstændigt forseglet reduktionsgear med flange i henhold til kundens motor.
Fordele
- nul-backlash reduktions gear
- Høj moment kapacitet
- Fremragende positionerings nøjagtighed og positionering repeterbarhed
- Høj torsion og vippestivhed
- Små dimensioner og vægt
- Høje reduktions forhold
- Høj effektivitet
- Lang levetid
- Nem montering
H-Serien er designet med gennemgangs-huller i skaftet også kendt som hul-skaft version. Input akslen befinder sig 180 gr. forskudt.
H-serien repræsenterer TwinSpin-højtryks reduktionsgear med gennemgående huller i akslerne. Også kendt som hul-akselversionen.
Kabler, rør med trykluft, drivaksler med mere kan føres gennem hullet i gearets aksel. H-serien er fuldstændig forseglet og fyldt med fedt hele livet.
H-serien med høj præcisions reduktion omfatter en præcis reduktions mekanisme og radial og aksial cylindriske lejer med høj kapacitet.
Dette design af reduktionsgear giver mulighed for montering af lasten direkte på udgangsflappen eller -huset uden behov for yderligere lejer.
Fordele
- Stor indgangs aksel diameter
- Fuldt forseglet
- Nul-backlash reduktions gear
- Høj moment kapacitet
- Fremragende positionerings nøjagtighed og positionering repeterbarhed
- Høj torsion og vippestivhed
- Små dimensioner og vægt
- Høje reduktions forhold
- Høj effektivitet
- Lang levetid
- Nem montering
M-serien er designet med en mindre hus-størrelse. Input akslen befinder sig 270 gr. forskudt.
M-serien repræsenterer TwinSpin-højtryks reduktionsgear med minimale størrelser.
Den første repræsentant for serien er størrelsen TS 50, og i den nærmeste fremtid planlægger Spinea at introducere endnu mindre TwinSpin-gear, som vil udvide M-serien.
M-serien har bevaret alle kvaliteterne hos de større SPINEA-gear. Man kan sige, at de i deres kategori repræsenterer de bedste gear på markedet. M-serien er fyldt med fedt for hele levetiden.
Forseglingen af reduktionsgearene i M-serien er sikret ved forseglede (2RS) kuglelejer, der anvendes som reduktionsgearets udløbsredskaber, og de bruges også til indkapslingen af reduktionsgearets indgangs aksel. (Let smøremiddel er let tilladt).
På kundens anmodning kan SPINEA levere et fuldstændigt forseglet reduktions udstyr. Dette design af reduktionsgear giver mulighed for montering af lasten direkte på udgangsflappen eller -huset uden behov for yderligere lejer.
Fordele
- Små dimensioner og kompakt design
- Fuldt forseglet af 2RS kuglelejer
- Enkel installation
- Nul-backlash reduktions gear
- Meget lav masse
- Meget høj effekt densitet
- Udlæs dybsporet kugleleje med meget lav friktion
- Reduktion gearets høje ydeevne
- Høj præcision
- Høj torsions stivhed
- Høj linearitet af torsion krakteristikken
- Meget lav input inerti
- Meget lav friktion og høj effektivitet
G-serien er designet med hoved leje system og TwinSpin reduktions princippet inden i.
G-Serien er en generering af TwinSpin med høj præcisions reduktionsgear, et nyt design af hovedleje og forbedret ydelse til de mest krævende applikationer.
Den leveres i to varianter kun med forseglet udgang eller som et fuldt forseglet gear til direkte forbindelse med en motor.
G-Serien er resultatet af flere års udvikling af reduktionsgear sammen med implementeringen af de nyeste fremstillingsprocesser og teknologier.
Fordele
- Nul-backlash reduktions gear
- Høj-moment kapacitet
- Fremragende positionerings nøjagtighed og positionering repeterbarhed
- Høj torsion og vippestivhed
- Små dimensioner og vægt
- Høje reduktions forhold
- Høj effektivitet
- Lang levetid
- Nem montering
Grundlæggende dele i en TwinSpin enhed
Huset
Huset inkorporerer den høje kapacitet, præcision radial-aksial udgangs lejer integreret i reduktions gearet.
Udgangs forsegling
På udgangs flangesiden forhbindrer den intern forurening og smøremiddel lækage fra reduktions gearet.
Flanger
Indgang og udgangs flangerne fastgøres sammen monteret med bolte og drejer med reduceret hastighed i det radiale-aksiale udgangsstilling i forhold til huset.
Aksel
Højhastighedselement af reduktions mekanismen båret af rullelejer i flangerne. Bearing raceways er jorden direkte på akslen og flangers. Aksel centrene understøtter trochoidale gear via rulle lejer.
Trochoidal gearing
Trochoidal profilen med næsten 50 % samtidig gnidning sikrer transmissionen af den høje torque og bagslag-fri udførelse af reduktions gearet.
Transformation
Tranformation forvandler trochoidal gearets planetariske bevægelse til roterende bevælgelse af et par flanger.
