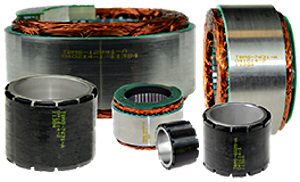

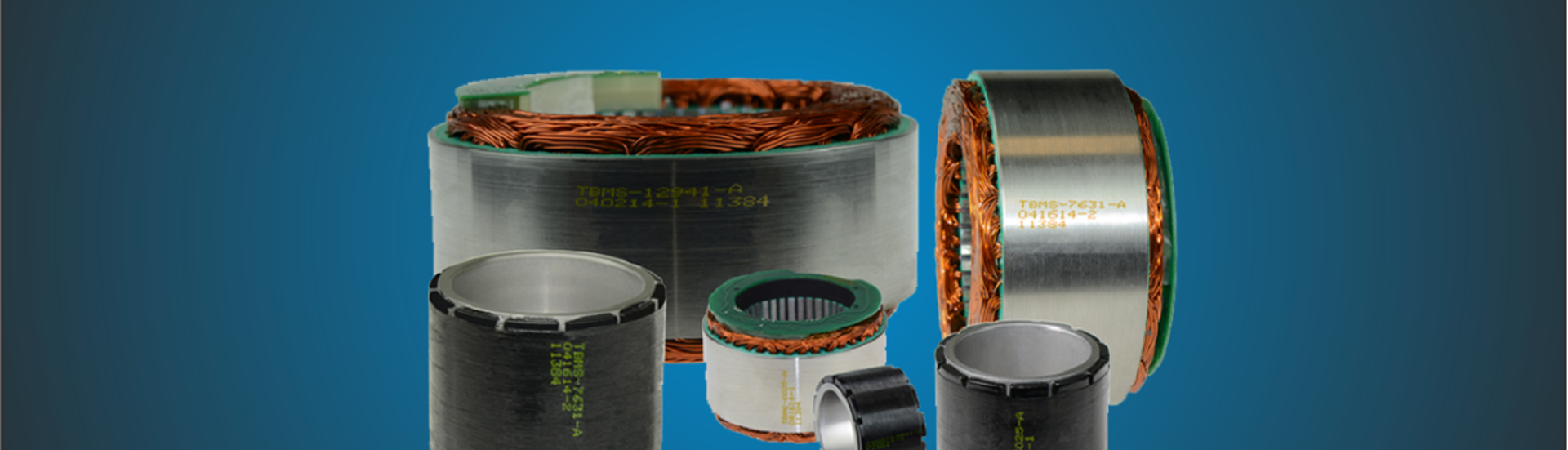

TBM Frameless robot motor
til robotled, sensor gimbals, observation systemer m.fl.
TBM Frameless, direkte drev, torque motorer er designet til applikationer som kræver høj effekt i en mindre, kompakt form-faktor med minimal vægt og inerti. Motoren er designet så de kan understøttes af robottens eller maskinens egne lejer.
Typiske anvendelser inkluderer robotled, våbenstationer, sensor gimbals, observation systemer og mange andre muligheder. En gimbal er en svinget støtte, som tillader et emnes rotation om en enkelt akse.
For at TBM kan fungere korrekt må minimum omgivelses temperaturen være -40 grader C eller varmere.
Funktioner
- Størrelser fra 60 mm (2,36 tommer) op til 129 mm (5,08 tommer) OD
- 24/48/96 VDC standard optimerede viklinger
- Low Cogging design
- 155° C intern viklingstemperatur kontinuerlig
- Rustfrit stålrotorer til beskyttelse mod korrosion
- Banded rotorer
- Lasermarkerede armaturer
- RoHS overensstemmelse
- CE-kompatibel ved nominel spænding
Video: Montage af rammeløse motorer.
Flere funktioner
- 5,48 til 369 N-m (4 til 272 lb-ft) kontinuerligt drejningsmoment giver maksimal applikationsfleksibilitet
- Hastigheder på op til 800 omdr./min. Opfylder de fleste krav til høj moment / lav hastighed
- Effekt op til 3.430 watt overholder højeffektkrav til de fleste applikationer
- Vindinger indkapslet med høj temperatur epoxy til høj termisk overførsel og mekanisk beskyttelse
- Bolt-on rotor aggregater til hurtig design og installation
- Kan leveres med forud konfigureret drev og tilbagemeldingsenheder med komplet hastighed / momentopløsning, i en kompakt pakke
- UL godkendelse for global accept og easy agency godkendelse
Lidt om udførelsen
Kollmorgen Frameless og høj-spænding Direct Drive Rotary motorer bruger en neodym jern-magnet rotor struktur med en armaturkonstruktion, der giver et fremragende drejningsmoment/volumen.
Vindingerne er indkapslet med høj-temperatur epoxy, som yder excellent termiske egenskaber og mekanisk beskyttelse.
Disse motorer er tilgængelige for kun at støtte eksisterende kunder. Til nye applikationer anbefaler vi KBM-serien.
