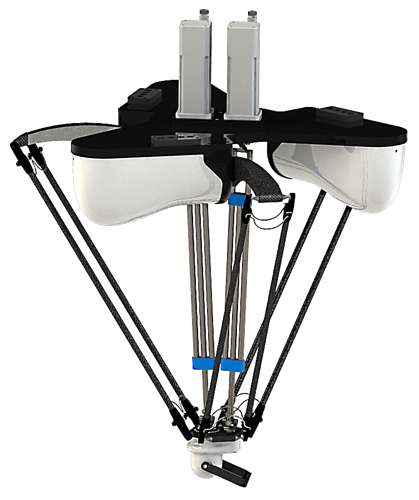

D5-1100 5 akser delta robot
Højhastigheds robotter med arme udført i titanium
Står du over for udfordringer, hvor produktet skal roteres og vippes? Codian Robotics D5 delta robotter er bedst til højhastigheds top-loading pick & place applikationer. Det gennemprøvede koncept med parallelle akser resulterer i dynamiske robotter af høj kvalitet. Med en akse roteres produktet, mens den anden akse vipper produktet på samme tid.
D5-1100 5-akset delta robot er ideel for topbelastede pick & place processer i høj hastighed. Robotterne har et arbejdsområde på 1.100 mm.
Konceptet med med 2 parallelle akser gør D5-1100 til de hurtigste, mest robuste 5-akse delta Pick & Place robot i verden.
Som standard er de korte øvre arme og de længere sekundære arme udført I kulfibre.
Rotation og tilt-akser er udført i titanium rør og forsynet med titanium koblinger.
Andre materialer er aluminium, rustfrit stål og plastik. Det er muligt at få leveret robotten med titanium sekundære arme.
Video: Reelle applikationer med 5-akset robot type D5.
Cyklustid:
Path: 25 x 305 x 25 mm *
Last: 0,1 kg tid: 0,46 s **
Path: 25 x 405 x 25 mm
Last: 0,5 kg tid: 0,57 s
Path: 25 x 305 x 25 mm
Last: 1,0 kg tid: 0,66 s
Specifikationer:
Kinematisk struktur: Delta type
Grader fri: 25
Tæthedsgrad: IP65
Støj niveau: < 68 dB(A)
Vægt: 70 kg
Omgivelsestemp.: 5°C - 45°C
Lager og transport: -25°C - 60°C
Fugtighed: max. 90%
Udførelse:
Arbejdsområde: 1.100 x 250 mm
Last: 1,5 kg
Pick & place: max. 125 p/min
Position gentag.: ± 0.1 mm
Vinkel gentag.: ± 0.3 mm
Roterende torque: 16 Nm
Tilt akse torque: 12,5 Nm
Path: 25 x 305 x 25 mm * En cyklus er to bevægelser frem/ tilbage til start uden pick & place
Last: 1,5 kg tid: 0,73 s *** ** Cyklustid er teoretisk, kan variere afhængig af applikation, programmering mv.
***Høj torque bokse ekstra

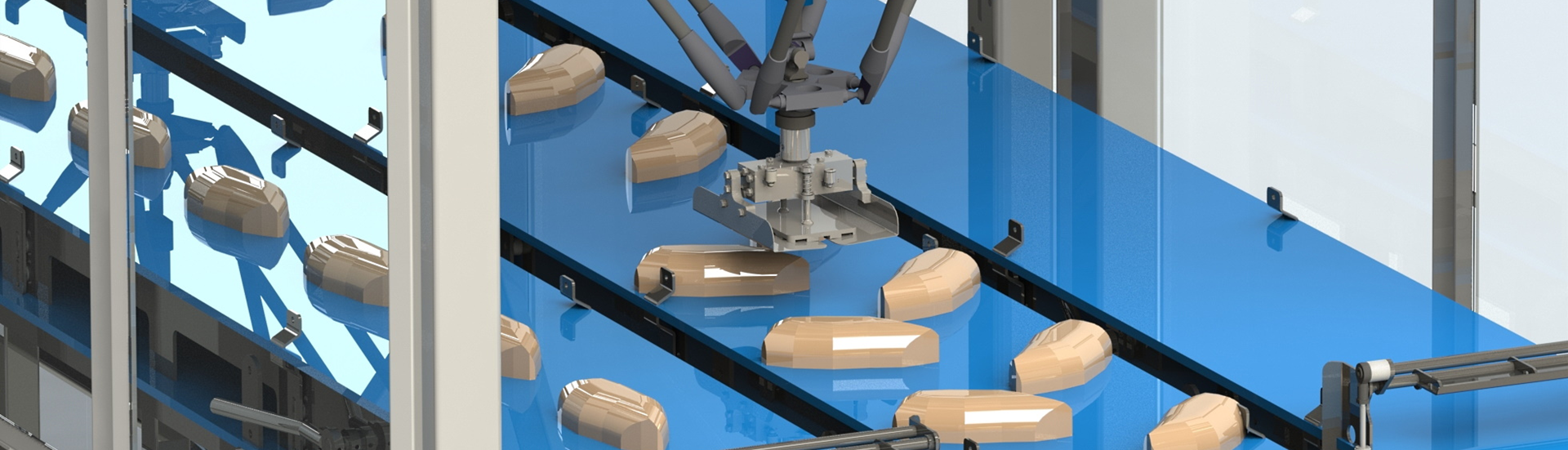

Anvendelses områder
D5-robotterne bruges ofte i drikkevare-, farmaceutiske og kosmetiske industrier og naturlige vis i fødevareemballagen.
Mange andre industrier drager også fordel af denne robot.
Åben platform for servo motorer og control systemer
• Designet til applikationer op til 15 G
• ISO monteret gripper plade
• Materialer: kul fibre, rustfrit stål, titanium, anodiseret aluminium, plastik
• Nul foot-print
• Min. vedligeholdelse, let adgang til komponenter
Kontakt os, vi hjælper dig med at træffe bedste valg
Katalog og data
