Alsidige føringsmodul systemer fra Rollon
aktuatorer med forskellige konfigurationer og drev til mange behov
Lineære aktuatorer med forskellige styringskonfigurationer og drev, kan du få med bælte, spindel eller tandhjulsdrev efter forskellige behov med hensyn til præcision og hastighed. Guider med lejer eller kuglecirkulationssystemer til forskellige belastningskapaciteter og kritiske miljøer.

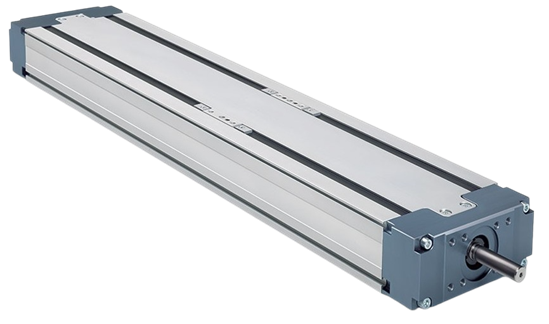

Precision System serien er selvbærende profilsystemer lavet af ekstruderet aluminium og stål til TK-serien, der er i stand til at sikre fremragende præcision. Se fotoet til højre.
Bevægelsen opnås ved hjælp af præcisionsvalsede, recirkulerende kugleskruer med forud indlæste eller ikke-forud indlæste kuglemøtrikker, afhængig af modellerne. Brug af den recirkulerende kuglelejeteknologi til skruerne og skinnerne sikres en stor ydeevne.
Gentagelse nøjagtighed: ± 0,005 mm - PRÆCISIONSSYSTEM - TH
Aktuatorerne er stive og kompakte, kugleskrue drevne lineære enheder. Det muliggør høj positioneringsnøjagtighed og repeterbarhed i alle procesfaser med garanteret optimal ydelse. Repeterbarheden er inden for 5 µm.
Stødkraftoverførsel opnås ved hjælp af superhøjeffektive kugleskruer, der fås i flere præcisionsklasser og forskellige ledninger. TH-serien fås i versioner med enkelt vogn eller dobbelt vogn for at imødekomme forskellige belastningskrav.
TH-aktuatorens utroligt kompakte struktur gør den til den ideelle løsning til applikationer, hvor pladsen er knap.
PRÆCISIONSSYSTEM - TT
TT er en lineær aktuator serie, der hovedsagelig bruges til positionering med høj nøjagtighed inden for et område på 23 µm og reproducerbarhed inden for 5 µm. Denne serie er fremstillet ved hjælp af en meget stiv ekstruderet anodiseret aluminiumsstruktur og er designet til høje belastninger samt præcise bevægelser. Dette kræves typisk i værktøjsmaskiner og andre krævende maskindesignapplikationer.
Den tunge vogn drives af et C5- eller C7-forudinstalleret kugleskruedrev, og nyttelasten understøtter et system med fire løberblokke monteret på to parallelle lineære styr. Høje hastigheder kan opnås ved at være specifikke tilgængelige super blykugle skruetrækkere.
PRÆCISIONSSYSTEM - TV
Lineære enheder i TV-serien har en stiv anodiseret aluminium ekstrudering med firkantet tværsnit. Transmission af bevægelse opnås ved hjælp af en præcision C5 eller C7 rullet kugle skrue drev.
Nyttelasten understøtter en dobbelt blok, enkelt lineært styresystem, der sikrer høj præcision og høj stivhed. Hoved anvendelsesområder for Precision System lineære enheder: Produktion og samlebånd samt til industrielle maskiner.
