C1251 Functional Safety, hurtigt drev
sikrer, at dit servo- og styresystem opfylder sikkerheds standarderne

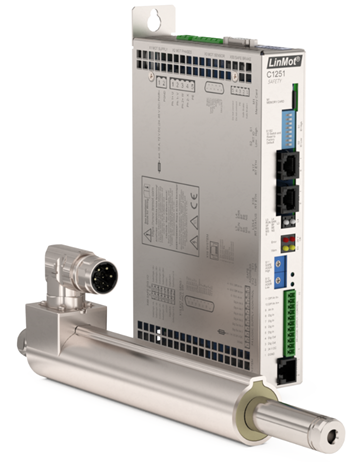

LinMot C1251 Drev med integreret, certificeret sikkerhedsmodul med -2S optionen
For at sikre, at jeres systemer også opfylder de stadig højere sikkerhedsstandarder inden for industriel produktion, tilbyder LinMot Drives et integreret, certificeret sikkerhedsmodul med -2S optionen. -2S optionen betyder ikke kun sikkerhed, men også meget hurtigere og mere effektiv fejlfinding, hvilket markant kan reducere systemers nedetid.
Nødvendige sikkerhedsfunktioner
At åbne sikkerhedsporten og hurtigt justere en position eller rette en fejl lyder ret trivielt. Og det er sandt, det er trivielt. Men kun så længe drevne i et produktionsanlæg har de nødvendige sikkerhedsfunktioner.
Takket være den høje grundlæggende sikkerhed i LinMot 2S-drev systemer er sådanne indgreb i systemer mulige uden problemer ved en sikker reduceret hastighed.
Selvom anlægs-tilgængelighed er en vigtig faktor overalt, er det endnu vigtigere f.eks. for sæsonprodukter i vådområder. "Med 2S-sikkerhedsoptionen fra LinMot er vi ikke kun sikrere, men også mere bekvemme ved fejlfinding og idriftsættelse af produktionsanlæggene.
LinMot tilbyder en komplet funktionsmæssig sikkerhedspakke fra én enkelt kilde. Sikkerheds-funktionerne er direkte integreret i drevet og kræver ikke ekstra hardware.
Sikkerhedsfunktioner i drevstyringen

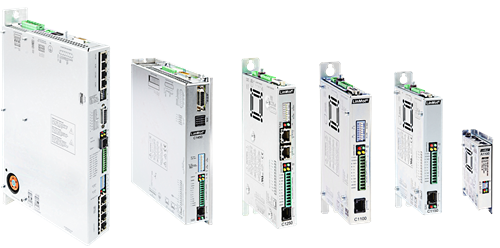

Mange af vore LinMot-kunder er glade for at kunne bruge C1250-serien af servodrev som en 2S-variant. De værdsætter især, at dimensionerne på motorerne ikke har ændret sig i forhold til standardversionen.
Ingen yderligere hardware er påkrævet, da al sikkerhedsovervågning er integreret i drevet selv.
Ud over STO (Safe Stop) og SS1, som allerede var tilgængelige på 1S-versionen, tilbyder drevene nu:
• Safe Stop 2 (SS2)
• Safe Operation Stop (SOS)

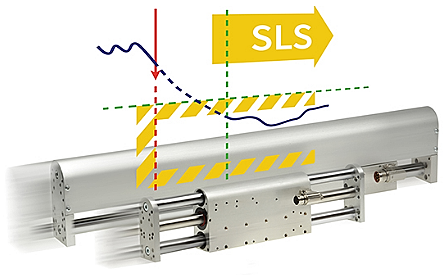

• Safe Limited Speed (SLS)
• Safe Brake Control (SBC/SBT)
Den sidstnævnte Safe Brake Control (SBC) er blevet udvidet med en Brake Test (SBT), som gør det muligt, at kontrollere bremseeffekten cyklisk.
Sikkerheds enkoder i den lineære motor
Ligesom drevkontrolleren er de lineære motorer designet med Functional Safety, så de tre mest almindeligt anvendte størrelser tilbydes med sikre enkodere. Udvendigt er 2S-motorerne (statorer og skydere) identiske. De kræver ikke en ekstra sensor og er forbundet til drevet ved hjælp af den velkendte et-kabel løsning til sikker drevstyring.
Kommunikation og netværk
Sikker, hurtig og pålidelig kommunikation mellem PLC'en og de enkelte drev er afgørende for et fungerende sikkerhedskoncept i maskinen. De nye 2S-servodrev kommunikerer derfor med det højere kontrolsystem via forskellige sikkerhedsbussystemer efter behov.
Brugeren kan bruge PROFIsafe via PROFINET og PROFIdrive eller overførselsprotokoller via EtherCAT (FSoE), EtherNET IP, POWERLINK og sercos. Alternativt kan sikkerhedsfunktionerne aktiveres via de integrerede digitale indgange.
Et sikkert system i standardformat
Indtil nu har maskinbyggere stort set stået på egne ben, når det kommer til at sikre funktionsdygtig sikkerhed ved brug af dynamiske lineære motorer.
Nu er der for første gang en komplet pakke tilgængelig og den gør denne proces meget lettere for brugeren.
Sikkerhedsfunktionerne er direkte integreret i drevet og behøver ingen ekstra hardware. Dette giver dig kortere idriftsættelsestider og en højere omkostningseffektivitet takket være effektiv konstruktion og lavere ledningsomkostninger.

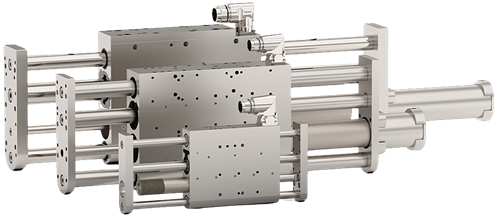

DM03 lineærmodulet, som vist, kombinerer de vigtigste funktioner til vertikale anvendelser: Ekstremt slankt design, integreret belastningskompensation med MagSpring, lateral kraftabsorption osv.
Det mekaniske design forhindrer høje kontaktkræfter mellem motoren og slideren og det giver en meget lang levetid. Du opnår let accelerationer på 50 m/Sek.2 og hastigheder på op til 5 m/s.
Høj kvalitet i håndværket, fremragende effektivitet, monitorering af procesvariabler og lang levetid - listen over fordele er næsten endeløs.

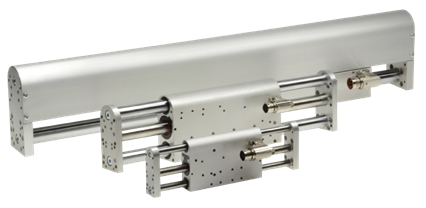

Udforsk det fulde sortiment af LinMot elektromagnetiske direkte drev. LinMot lineære guider er kompakte guideenheder til lineære motorer.
Guiderne bruges til at understøtte belastningen, absorbere eksterne kræfter, håndtere drejemomenter og bøjningsmomenter og samtidig fungere som en anti-rotation enhed.

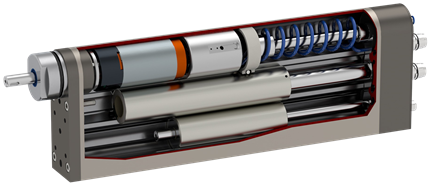

MagSpring-produkter (Se foto th.) beskrives bedst med termen "magnetisk fjeder". Dog skal fjedertermen forstås på den måde, at MagSpring-komponenter genererer en konstant kraft over hele arbejdsområdet, hvorimod en typisk karakteristisk kurve for en mekanisk fjeder viser en vejafhængig stigning i kraften.
Functional Safety i aktion
Sikkerhedsfunktionerne er integreret direkte i drevet og kræver ikke yderligere hardware. Dette betyder kortere idriftsættelsestider og større omkostningseffektivitet gennem forbedret ingeniørarbejde og mindre kabling. Motorerne er også identiske i design med eksisterende produkter.
SIL sikkerheds niveau
Det er sjældent, at en risikovurdering af en industrimaskine viser, at der kræves SIL-sikkerhedsniveau. Men, hvis du skal opfylde et SIL-niveau, iht. din risikovurdering, gælder flg.:
Standard IEC/EN 61508
Standarden er en grundlæggende sikkerhedsstandard, hvis indhold drejer sig om funktionssikkerheden for elektriske, elektroniske samt programmerbare elektro-niske systemer uafhængigt af anvendelsen. Dermed er den den centrale standard for styringssystemers funktionssikkerhed. Med denne standard defineres kravene til sikkerhedssystemer i forbindelse med anlægssikkerhed. Du skal også være opmærksom på standarden IEC/EN 62061.
