Meget stive tandrems-akser

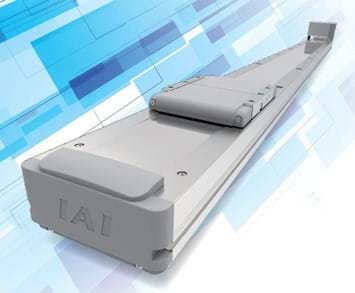

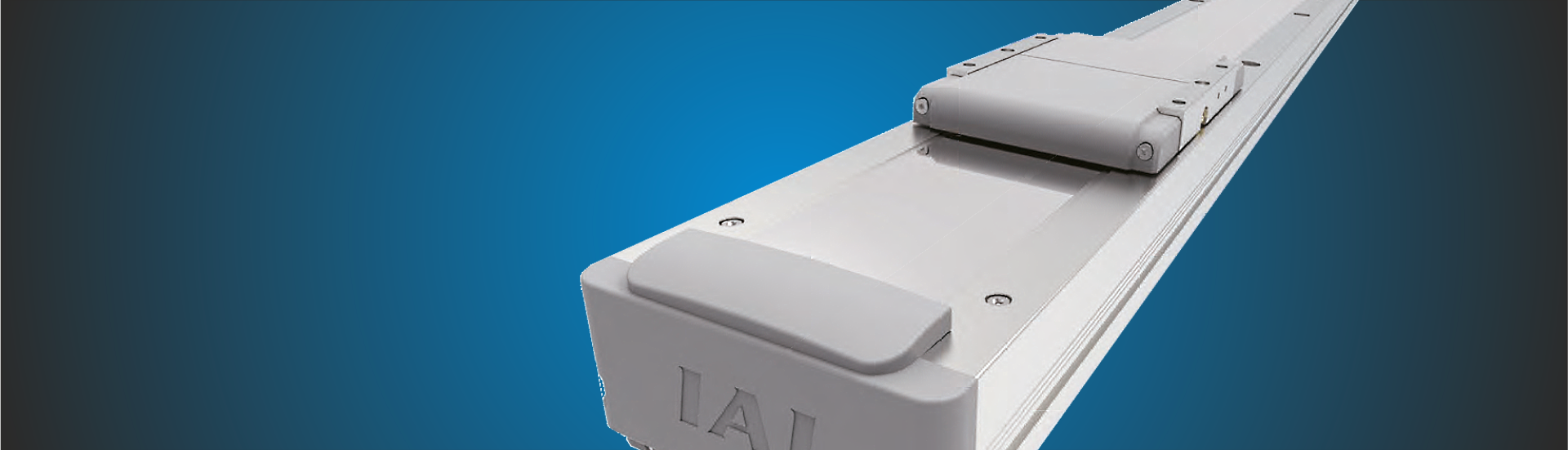

Fast-Belt aktuator ideel til din opgave med lang stroke og høj hastigh
Lineære aktuatorer med tandrem fra IAI er særligt velegnede til applikationer med høje hastigheder, hurtige accelerationer og slaglængder mellem 200 mm og 3.200 mm.
Deres kompakte rammegeometri giver dem høj stivhed og belastningskapaci-tet, hvilket gør dem egnede og modstandsdygtige i situationer, hvor der forekommer vridning og deformation.
IAI's remdrevne lineære aktuatorer er ideelle til håndtering og positionerings-opgaver, hvor det er vigtigt at du kan opnå korte cyklustider.
Deres kompakte rammegeometri giver
dem høj stivhed og belastningskapacitet, hvilket gør dem modstandsdygtige over for vridning og deformation.
IAIs remdrevne lineære aktuatorer er ideelle til håndtering og positioneringsopgav-er, hvor korte cyklustider er vigtige.
Dobbelt slider muligheden i IF og den nye IFA-serie giver mulighed for at variere afstanden mellem de to skydere. Dette gør det muligt at øge cantilever og den resulterende momentbelastning af nyttelasten.
Fordele:
🔶 Høj hastighed og acceleration
🔶 Høj bøjningsstivhed
🔶 Lange strokes
🔶 Lav vedligeholdelse
🔶 Lav støj
ELECYLINDER - Belt drevet type - Elektrisk lineær aktuator.
Remdrevne aktuatorer
med mulighed for dobbelt slider

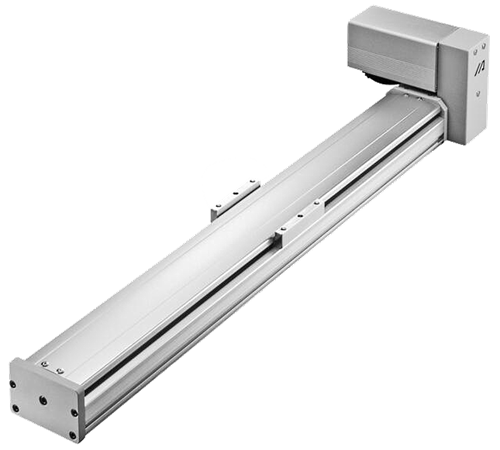

Tandremsaksen med 230 V servomotor fra IF-serien er kendetegnet ved en ekstremt stiv basisstruktur mod vridning og deformation.
🔹 Maksimal slaglængde 2.500 mm
🔹 Maksimal hastighed 1.750 mm/s
Aktuatorerne er udstyret med en urethan-drivrem, der er meget holdbar og genererer minimale slidpartikler.
Dobbelt slider option
Med muligheden for dobbelt slider kan afstanden mellem to slidere varieres. Den ene slider er forbundet med tandremmen og lineærføringen, mens den anden - som kun er monteret på lineærføringen - kan bevæges frit.
Ved at bruge denne dobbelte slidermulighed kan udhængslastlængden og den resulterende momentbelastning øges.
EC tandrem-aktuator
med indbygget controller
En del af EleCylinder-serien er EC-B6/B7 tandrem-aktuatorer med slaglængder mellem 300 mm og 2.600 mm. Som med alle aktuatorer i denne serie er controlleren allerede indbygget, og to positioner kan frit vælges.
Den maksimale hastighed er 1.600 mm/s, den maksimale nyttelast kan veje op til 20 kg. På grund af tandremstrækket forbliver den maksimale hastighed konstant, selv over lange slaglængder.
24 volt typer
RCP5-BA
Belt type
Nyttelast max: 16 kg (hor.)
Hastighed max: 1.600 mm/sek.
Stroke: 300 - 2.600 mm
RCA2-BA
Belt type
Nyttelast max: 8 kg (hor.)
Hastighed max: 1.500 mm/sek.
Stroke: 500 - 1.200 mm
EleCylinder EC-B6
Med controller
Nyttelast max: 11 kg (hor.)
Stroke: 300 - 2.600 mm
2 stillinger justerbar
EleCylinder EC-B7
Med controller
Nyttelast maks.: 20 kg (hor.)
Stroke: 300 - 2.600 mm
2 stillinger justerbar
230 volt typer
IF-SA
Dobbelt slider type
Nyttelast max: 10 kg (hor.)
Hastighed max: 1.750 mm/sek.
Stroke: 200 - 2.000 mm
IF-MA
Dobbelt slider type
Nyttelast max: 40 kg (hor.)
Hastighed max: 1.750 mm/sek.
Stroke: 200 - 2.500 mm
IFA-SA
Dobbelt slider type
Nyttelast max: 20 kg (hor.)
Hastighed max: 2.000 mm/sek.
Stroke: 200 - 2.600 mm
IFA-MA
Dobbelt slider type
Nyttelast max: 40 kg (hor.)
Hastighed max: 3.000 mm/sek.
Stroke: 200 - 3.200 mm
Den hurtigste aktuator du kan få
Rod-løse aktuatorer eller slider aktuatorer, der bruger remtræk og kamrulleføringer, kan aktivere den højeste hastighed med op til 10 m/sek.
🔷 Remtræk kræver ikke parallel aksel
🔷 De har lave vedligeholdelsesomkostninger
🔷 De leveres med overbelastnings- og blokeringsbeskyttelse
🔷 Forskellige hastigheder kan opnås ved hjælp af trin eller koniske remskiver
Mens 5"/sek. betragtes som en hurtig hastighed for aktuatorer, er der lineære aktuatorer, som er i stand til at gå hurtigere. PA-15 er en super-højhastigheds lineær aktuator, der er i stand til at nå op til 9,05"/sek. og med det langsomste tempo som 3,20"/sek., er det en hastighed, der stadig anses for at være ganske imponerende.
En remdrevet aktuator
En remdrevet aktuator konverterer roterende bevægelse til lineær bevægelse ved hjælp af en tandrem forbundet mellem to remskiver i hver ende af drevet. Tandremmen er typisk konstrueret af en fiberforstærket elastomer til lette opgaver eller en stålforstærket polyurethanrem til mere krævende krav.
Bæltedrevne pladespillere producerer efter sigende bedre lydkvalitet. Fordi et remtræk reducerer vibrationsstøj, kan en pladespillers lyd være renere. Mange pladespillerejere fokuserer faktisk på reduktion af motorstøj som en prioritet. Jo mere en pladespillers feedbackstøj reduceres, jo tydeligere er dens støj.
Fordelene ved et remtræk inkluderer
💥 Remtræk er omkostningseffektive. ...
💥 De er nemme at bruge
💥 Remtræk kræver ikke parallel aksel
💥 De har lave vedligeholdelsesomkostninger
💥 De leveres med overbelastnings- og blokeringsbeskyttelse
Forskellige hastigheder kan du opnå ved hjælp af trin eller koniske remskiver.
Udfordringerne med et remdrevet drivsystem
Selvom remme kræver meget lidt vedligeholdelse, er forkert remspænding, forkert justering af remskiver, forkert håndtering af remme og miljøfaktorer almindelige problemer, der kan forkorte levetiden på dine remme og bringe dit system til at gå i stå.
Elastomer
Elastomerer er en hovedgruppe af plasttyper, der er kendetegnet ved at være elastiske.
Elastomerer er gummielastisk plast, der ved påvirkning af en lille kraft kan deformeres op til flere hundrede procent og derefter vende tilbage til den oprindelige form.
