Løsninger på at skære og sortere emner
foruden ideer til opgaver med IAI's EC-serie sparer du også energi

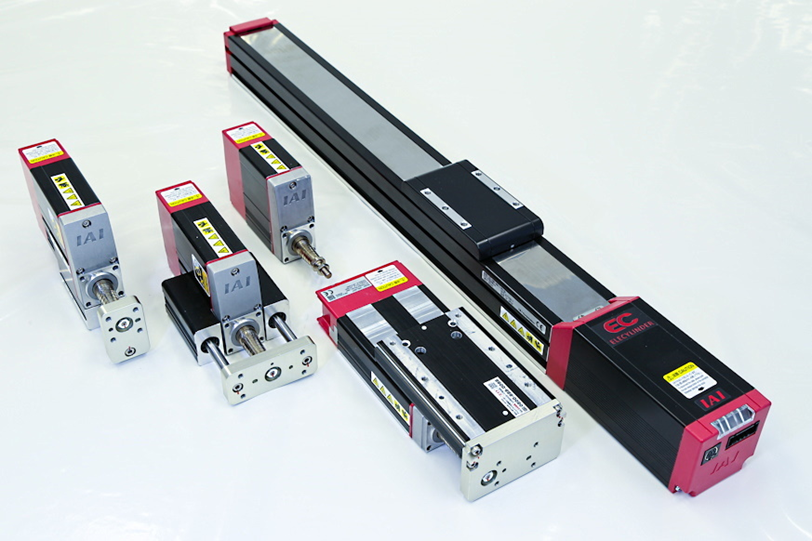

IAI's ELECYLINDER® i mange forskellige opgaver. IAI har udviklet EC-serien, som er egnet til at kunne indgå i mange forskellige industriløsninger og opgaver på maskiner og anlæg mv. EC-serien er samtidig energibesparende og til sammenligning med luftcylinderen er der sparet megen energi.
Fordelen er, at med EC-typerne er det let og hurtigt at indstille hastighed og acceleration. Det er ligeledes let at vælge en egnet type til en given opgave.
EC cylinderen er let at betjene og det kan enhver medarbejder uden særlig ekspertise. Der er få vedligeholdelsesdele og EC cylinderen repareres let i tilfælde af at det skulle være nødvendigt.
Eksempler på forskellige opgaveløsninger

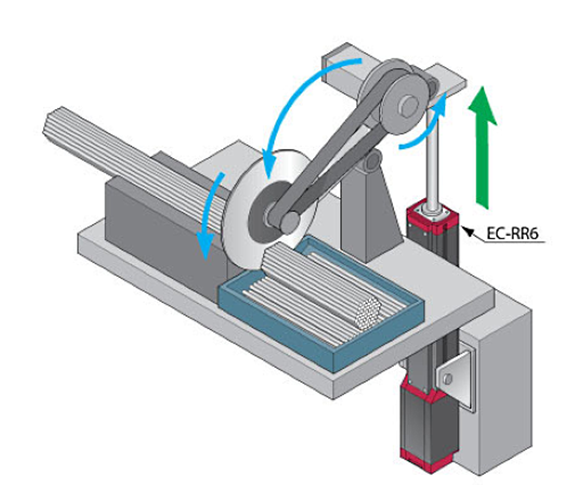

Skæreanordning til dele til medicinsk udstyr
Illustration af en enhed til skæring af bundter med dele til medicinsk udstyr. Med en EC-cylinder kan man fint indstille skærehastigheden og stabilisere skæreprocessen. Normalt bruges en guide for at forhindre side-påvirkninger af skærestangen (rod). En sådan ekstern guide er imidlertid overflødig, idet den er indbygget i cylinderen EC-RR6.

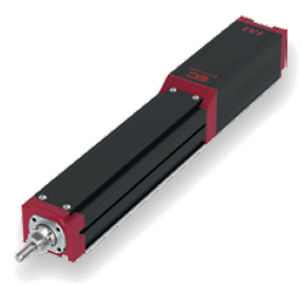

Cylinder type EC-RR6
ELECYLINDER type EC-RR6 er en radial cylinder-type med en slaglænge fra 65 til 315 mm. og 3 til 20 mm lead.
Den leveres med kabellænder fra 1 til 10 m.
• Maksimal last: 6 til 60 kg
• Maksimal hastighed: 225 til 800 mm/sek.
• Minimum hastighed: 4 til 25 mm/sek.
• Acceleration: 0,3 til 1,0 G
• Maksimal skubbe-kraft: 67 til 449 N
_________________________________________________________________________________________________________

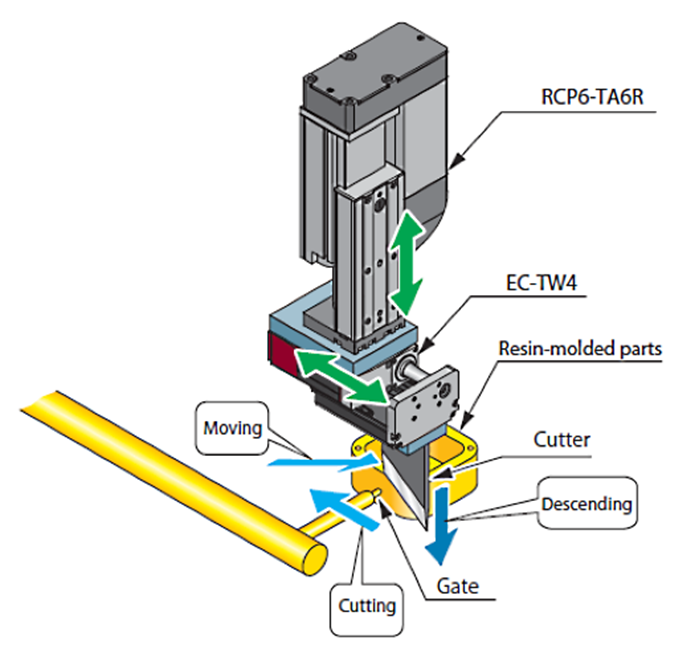

Skæreanordning til harpiksformede dele
Ovenstående enhed er en anordning til betjening af kniven på en skæremaskine til harpiksformede dele, som vist i illustrationen. Sammenlignet med en luftcylinder er det lettere med en ELECYLINDER, at finjustere skærepositionen.
Knivens vippebevægelse ved Z-aksen bliver mere jævn, hvilket giver en skarp skæreoverflade, reducerer skærefejl og stabiliserer kvaliteten.
Cylinder type EC-TW4
ELECYLINDER type EC-TW4 er en slide cylinder-type med en slaglænge fra 30 til 50 mm. og 2 mm lead.
Den leveres med kabellænder fra 1 til 10 m.
Af øvrige data kan nævnes:
• Maksimal last: 8 kg
• Maksimal hastighed: 100 mm/sek.
• Acceleration: 0,3 til 8,0 G
• Maksimal skubbe-kraft: 224 N
__________________________________________________________________________________________________________

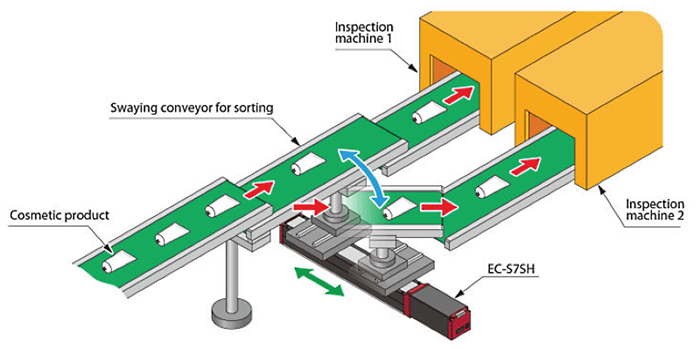

Sorteringsenhed til kosmetik på transportøren
Illustration af en anordning til svingning af en transportør for at sortere kosmetiske produkter i to linjer til inspektion. Til opgaven er der installeret to inspektionsmaskiner for at forbedre inspektionens nøjagtighed. En ELECYLINDER type EC-S7 bruges til at svinge en transportør således, at man kan fordele de kosmetiske produkter i to linjer til inspektionsmaskine 1 og 2. Der opnås her en højere hastighed end man ville få med en luftcylinder på grund af de større chok der opstår ved stoptidspunktet.
Cylinder type EC-S7
ELECYLINDER type EC-S7 er en slide cylinder-type med en slaglænge fra 50 til 500 mm. og 8 mm lead.
Den leveres med kabellænder fra 1 til 10 m.
• Maksimal last: 51 kg
• Maksimal hastighed: 420 mm/sek.
• Minimum hastighed: 10 mm/Sek.
• Acceleration: 0,3 til 1,0 G
• Maksimal skubbe-kraft: 418 N
__________________________________________________________________________________________________________

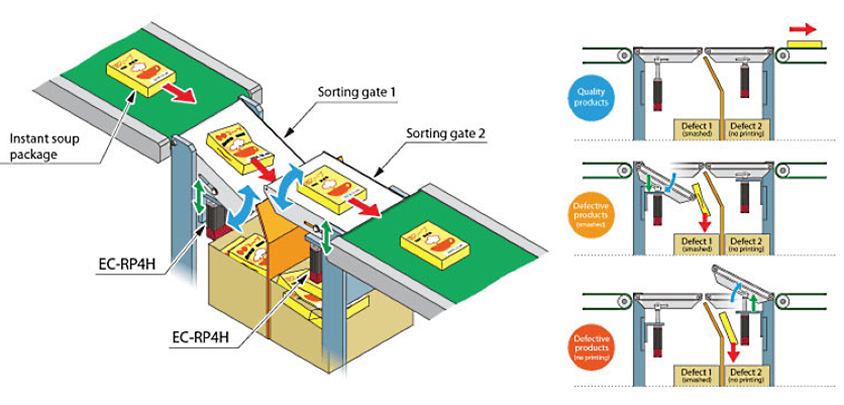

Sorteringsenhed til suppepakker
Den viste enhed på illustrationen er designet til flyvende at inspicere pakker med suppe (visuel) og sortere dem på steder: Defekt 1 og defekt 2.
Hvis man benytter luftcylindre ved sortering gate 1 og 2 til at bevæge sig de to gates lodret opstår der chok på stop tidspunktet. Med en ELECYLINDER får man en højere hastighed, mulighed for justering af acceleration/deceleration, hvilket forhindrer, at kvalitetsprodukterne flimrer af.
Kvalitetsprodukter blev undertiden plukket ud af transportøren på grund af et stød på tidspunktet for stop.
Anvendelse af en ELECYLINDER gør det muligt at justere acceleration/deceleration, hvilket forhindrer Flicking Off af kvalitetsprodukter.
Cylinder type EC-RP4H
ELCYLINDER type EC-RP4 er en glidecylinder-type med en slaglænge 30 mm. og 6 mm lead.
Den leveres med kabellænder fra 1 til 10 m.
• Maksimal last: 2,5 kg
• Maksimal hastighed: 300 mm/sek.
• Acceleration: 0,3 til 2,5 G
• Maksimal skubbe-kraft: 418 N
__________________________________________________________________________________________________________

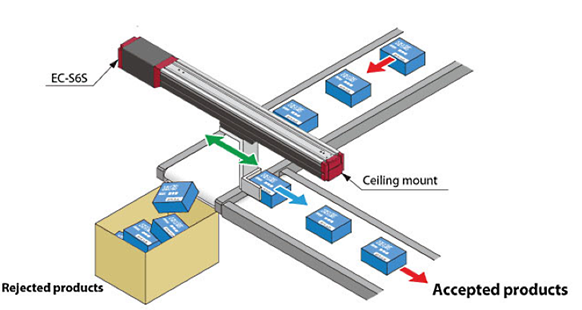

Sorteringsenhed til pakker med medicin
Illustrationen viser en enhed sorterer medicinpakker efter scanning af trykte data på pakkernes overflade. Tidligere blev en luftcylinder brugt til at overføre godkendte produkter. For at opnå en kortere cyklus blev luftcylinderen kørt med en høj hastighed, men det gav et stort chok på stoptidspunktet. Midlertidige stop opstod grundet uens afstande mellem pakken og som følge deraf blev cyklustiden lang.
Da ELECYLINDER kan justere acceleration/deceleration, er der ikke noget stød, selv ved en højhastighedsdrift og der spares samtidig meget energi i forhold til løsning med luftcylinder. Desuden kommer pakker med jævn ensartet spredning som reducerer midlertidige stop og forkorter cyklustiden.
Cylinder type EC-S6
ELECYLINDER type EC-S6 er en side cylinder-type med en slaglænge fra 50 til 400 mm. og 20 mm lead.
Den leveres med kabellænder fra 1 til 10 m.
• Maksimal last: 15 kg
• Maksimal hastighed: 800 mm/sek.
• Acceleration: 0,5 G
• Maksimal skubbe-kraft: 67 N
