Løsninger til montering af emner
få inspiration til en given opgave ud fra eksempler på løsninger

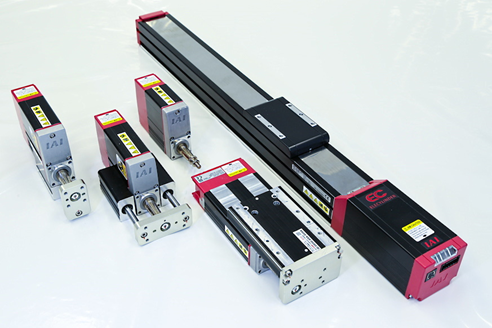

IAI's ELECYLINDER i mange forskellige opgaver. IAI har udviklet EC-serien, som er egnet til at kunne indgå i mange forskellige industriløsninger og opgaver på maskiner og anlæg mv. EC-serien er samtidig energibesparende og til sammenligning med lukftcylinderen er der sparet megen energi.
Fordelen er, at med CE-typerne er at det er let og hurtigt at indstille hastighed og acceleration. Det er ligeledes let at vælge en egnet type til en given opgave.
EC cylinderen er let at betjene og det kan enhver medarbejder uden særlig ekspertise. Der er få vedligeholdelsesdele og EC cylinderen repareres let i tilfælde af at det skulle være nødvendigt.
Eksempler på forskellige opgaveløsninger

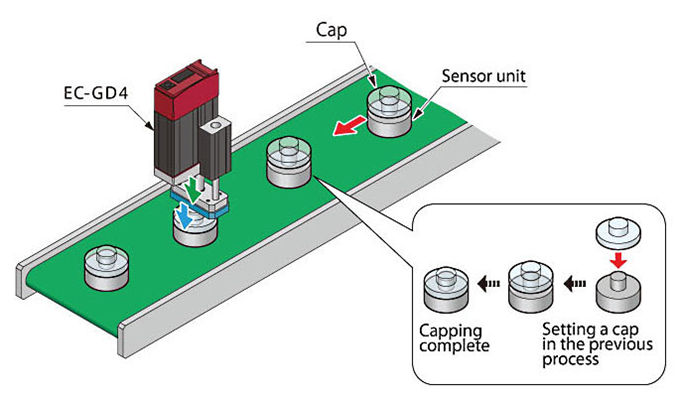

Montering af enhed til elektroniske dele
ELECYLINDER® bruger sin push-motion-funktion til at placere en cap, som illustrationen viser. Sammenlignet med en luftcylinder giver EC-GD4 cylinderen højere konstant hastighed og nærmer sig en skubbe-kraft, der gør det muligt at forkorte cyklustiden fra 1,3 sek. til 1,0 sek.
ELECYLINDER type EC-GD4 er en side cylinder-type med en slaglænge fra 30 til 50 mm. og 2 til 6 mm lead.
Den leveres med kabellænder fra 1 til 10 m.
• Maksimal last: 2,5 til 8 kg
• Maksimal hastighed: 100 til 300 mm/sek.
• Acceleration: 0,3 til 8,0 G
• Maksimal skubbe-kraft: 30 til 90 N
Cylinder type EC-GD4
__________________________________________________________________________________________________________

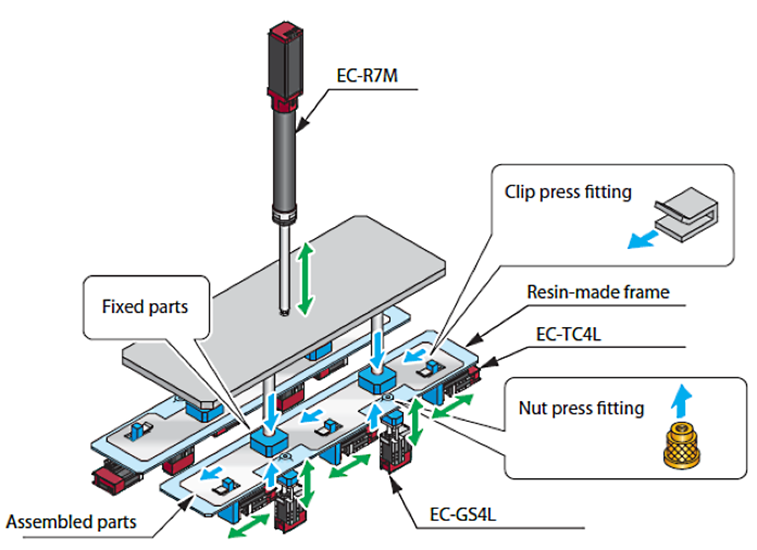

Monterings-enhed til interiørdele til biler
Illustrationen viser ELECYLINDER®'s "push-funktion", der udføres uden luft og sensorer. Når push-bevægelsen påføres en samlet del, registrerer ELECYLINDER® drejningsmomentet og udsender et signal: "push motion complete". Hvis operatøren glemmer at samle delen bedømmes den som "ingen del", og ELECYLINDER® udsender ikke signalet. Dette har gjort det muligt at bedømme "tilstedeværelsen af dele" uden en sensor i enheden. Derudover er enhedens fremstilling og opstart meget reduceret takket være lette justeringer til positionering og hastighed ved hjælp af trådløs indlæring.
Cylinder EC-R7M
Cylinder EC-TC4L
ELECYLINDER type EC-R7M er en slide cylinder-type med en slaglænge fra 50 til 300 mm. og 8 mm lead. Se foto ovenfor.
Den leveres med kabellænder fra 1 til 10 m.
• Maksimal last: 60 kg
• Maksimal hastighed: 350 mm/Sek.
• Minimum hastighed: 10 mm/Sek.
• Acceleration: 0,3 til 1,0 G
• Maksimal skubbe-kraft: 547 N
ELECYLINDER type EC-TC4 er en slide cylinder-type med en slaglænge fra 50 til 400 mm. og 3 til 20 mm lead. Se foto ovenfor.
Den leveres med kabellænder fra 1 til 10 m.
• Maksimal last: 32 kg
• Maksimal hastighed: 450 mm/sek.
• Minimum hastighed: 8 mm/sek.
• Acceleration: 0,3 til 1,0 G
• Maksimal skubbe-kraft: 224 N

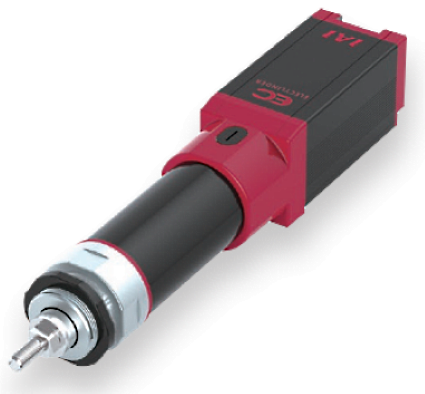

ELECYLINDER type EC-R6S er en cylinder-type med slaglænge fra 30 til 50 mm. og 2 mm lead.
Den leveres med kabellænder fra 1 til 10 m. Af øvrige data kan nævnes:
• Maksimal last: 8 kg
• Maksimal hastighed: 100 mm/sek.
• Acceleration: 0,3 til 8,0 G
• Maksimal skubbe-kraft: 90 N
Cylinder EC-R6S
_____________________________________________________________________________________________________________

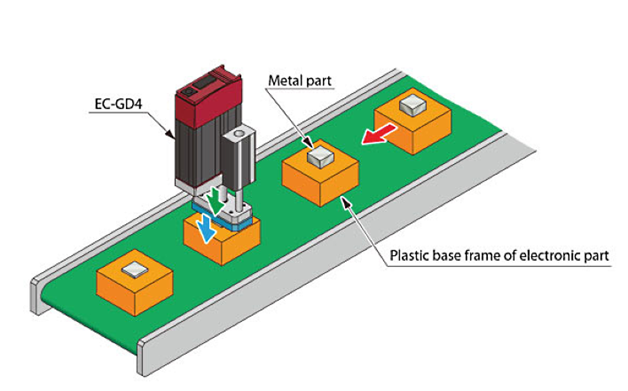

Enhed til indsætning af metaldele på plastbaser
Når man skal have indsat en metaldel er det nødvendigt at enheden bremser på den sidste 1 mm. Af denne grund er der anvendt en fjeder i spidsen af en luftcylinder til processen. Nogle defekter blev observeret, når fjederen ændredes med tiden.
ELECYLINDER® som vist på nedenstående illustration kan kontrollere deceleration, hvilket muliggør placering i lav hastighed og indikation af en fejl ved stop (defekte produkter) inden den forreste ende. Da ELECYLINDER® ikke behøver nogen fjeder opstår der ingen fejl forårsaget af fjederens ændringer med tiden.
Se mere om cylinder EC-GD4 oven for.
__________________________________________________________________________________________________________

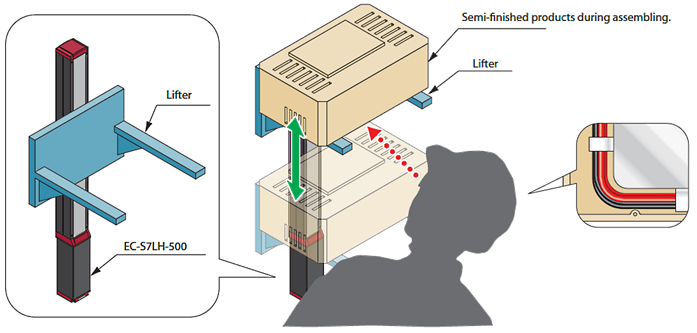

Løfte-indretning af halvfabrikata til inspektion under samling
Det er nødvendigt med løftning, fordi det halvfærdige produkt under samlingen ikke kan skråstilles til en visuel inspektion af bunden. ELECYLINDER'en stopper, mens den er i drift, når de fremadgående og bagudgående signaler slukkes. Løfte-indretningen gør brug af en sådan feature og løfter halvfabrikata op til den ønskede stilling. En inspektion af emnet i den ønskede position er nu mulig, hvilket tillader at operatøren kan sidde afslappet uden at skulle anstrenge sig, som ovenstående illustration viser.
ELECYLINDER type EC-S7M er en slide cylinder-type med en slaglænge fra 50 til 500 mm. og 8 mm lead.
Den leveres med kabellænder fra 1 til 10 m.
• Maksimal last: 51 kg
• Maksimal hastighed: 420 mm/sek.
• Minimum hastighed: 10 mm/Sek.
• Acceleration: 0,3 til 1,0 G
• Maksimal skubbe-kraft: 418 N
Cylinder type EC-S7M
__________________________________________________________________________________________________________

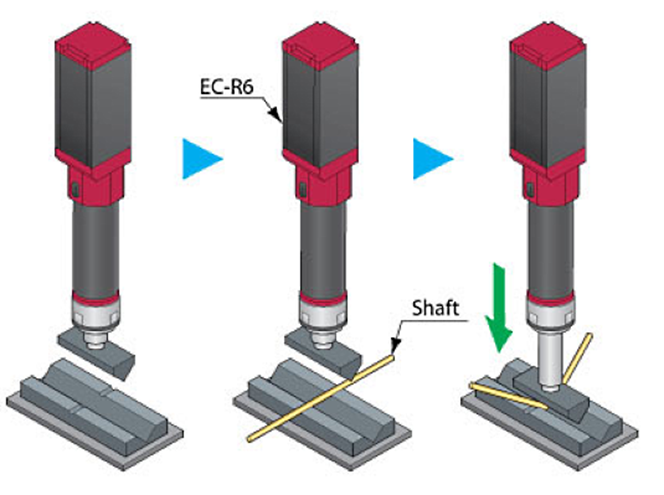

Støbeproces til elektriske apparater
Enheden presser kobberaksler til elektriske apparater på en matrice hvor de former, som illustrationen viser. ELECYLINDER'en giver mulighed for langsom drift og et stabilt pressetryk. Det frembringer den rette bøjning med en stabil kvalitet. DEt vil være vanskeligt at opnå med en luftcylinder.
ELECYLINDER type EC-R6 er en slide cylinder-type med en slaglænge fra 50 til 300 mm. og 3 til 20 mm lead.
Den leveres med kabellænder fra 1 til 10 m.
Af øvrige data kan nævnes:
• Maksimal læst: 6 - 60 kg
• Maksimal hastighed: 800 mm/sek.
• Acceleration: 0,3 til 16,0 G
• Maksimal skubbe-kraft: 56 til 370 N
Cylinder type EC-R6
__________________________________________________________________________________________________________

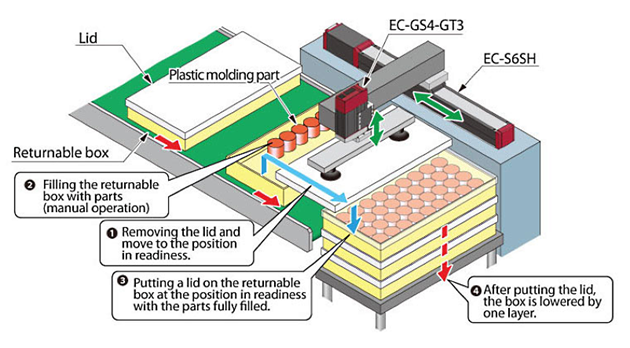

Montering og demontering af enhed m. returbokslåg
En enhed til montering og afmontering af låg på returkasser, hvor de færdige dele er opbevaret. Tidligere blev en luftcylinder brugt til at "fjerne og lægge et låg" fra/på den returbare boks. Nogle gange kunne låg tabes eller der opstod positionsfejl.
ELECYLINDER®, som vist i illustrationen, bevæger sig jævnt uden stød og stopper i den numeriske angivne position, hvilket forhindrer låg i at falde på grund af stød og el-cylinderen eliminerer svigt i at lukke låg på grund af at der ikke opstår positionsfejl med en el-cylinder.
Se mere om cylinder type EC-GS4 oven for.
ELECYLINDER type EC-S6 er en slide cylinder-type med en slaglænge fra 50 til 400 mm. og 3 til 20 mm lead.
Den leveres med kabellænder fra 1 til 10 m.
• Maksimal last: 32 kg
• Maksimal hastighed: 450 mm/sek.
• Minimum hastighed: 8 mm/sek.
• Acceleration: 0,3 til 1,0 G
• Maksimal skubbe-kraft: 224 N
Cylinder type EC-S6
