Inspektionsopgaver og løsninger
få inspiration til en given opgave ud fra eksempler på løsninger

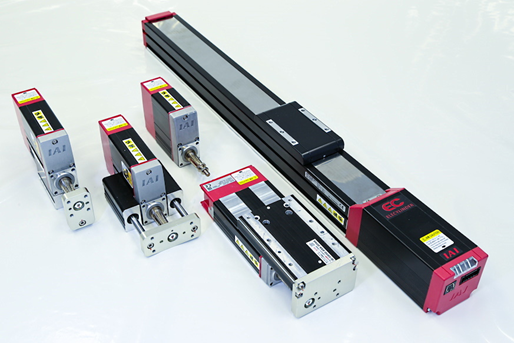

IAI's EleCylinder til mange forskellige opgaver. IAI har udviklet EC-serien, som er egnet til at kunne indgå i mange forskellige industriløsninger og opgaver på maskiner og anlæg mv. EC-serien er samtidig energibesparende og til sammenligning med luftcylinderen er der sparet megen energi.
Fordelen er, at med CE-typerne er det let og hurtigt at indstille hastighed og acceleration. Det er ligeledes let at vælge en egnet type til en given opgave.
EC cylinderen er let at betjene og det kan enhver medarbejder uden særlig ekspertise. Der er få vedligeholdelsesdele og EC cylinderen repareres let i tilfælde af at det skulle være nødvendigt.
Eksempler på forskellige opgaveløsninger
Inspektion af maskindel
Cylinder EC-RR6H
En sensor bevæges op/ned og måler højden

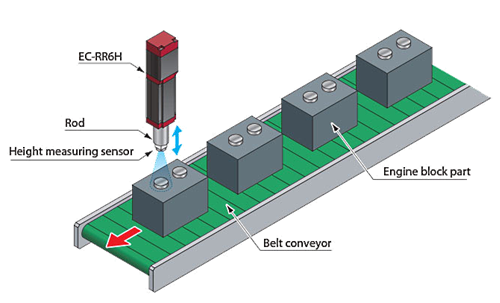

Illustrationen ovenfor viser, at I denne proces måles højderne af emnerne på en transportør ved hjælp af en højdemåling. Sensoren er fastgjort til enden af rod på aktuatoren for at bestemme om delene er gode eller ikke.
Når man benytter en luftcylinder kan den forårsage et brat stop. Dette skyldes forskydninger af sensoren til højdemålingen. Resultatet bliver en falsk inspektion af den pågældende maskindel eller emne.
Når du bruger ELECYLINDER®-systemet kan du minimere bratte stop. EC-systemet giver mulighed for justering af acceleration, hastighed og deceleration med det resultat, så kommer der ikke falske inspektioner forårsaget af afvigelse af sensorens vinkel.
Cylinder type4 EC-RR6H

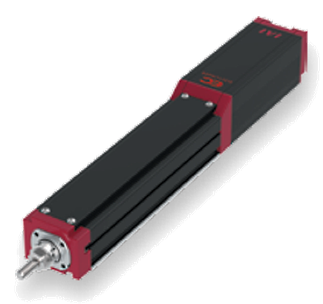

ELECYLINDER type EC-RR6H er en radial cylinder-type med en slaglænge fra 65 til 315 mm. og 12 mm lead. Se foto ovenfor.
Den leveres med kabellænder fra 1 til 10 m. Af øvrige data kan nævnes:
• Maksimal last: 25 kg
• Maksimal hastighed: 700 mm/sek.
• Minimum hastighed: 15 mm/Sek.
• Acceleration: 0,3 til 1,0 G
• Maksimal skubbe-kraft: 112 N
___________________________________________________________________________________________________________
Inspektion af leje-moment

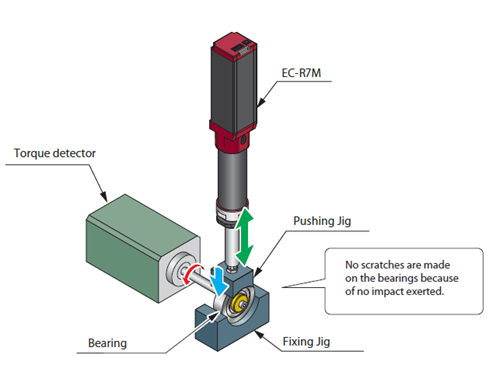

Med en luftcylinder, som vist på illustrationen, ville hastigheden og accelerationen eller decelerationen være ustabil. Og der ville opstå en defekt, hvor lejet bliver beskadiget af påvirkningen fra holder-jig'en.
ELECYLINDER® giver jævn deceleration, udøver ingen slag og forårsager ingen derfor ridser.
Den kan lade kontrollere hastighed, acceleration eller deceleration let. Det forbedrer effektiviteten af omstilling på tidspunkter, hvor der skal foretages produktændringer.
Cylinder type EC-R7M
Cylinder type EC-R7M
ELECYLINDER type EC-R7M er en slide cylinder-type med en slaglænge fra 50 til 300 mm. og 8 mm lead. Den leveres med kabellænder fra 1 til 10 m.
• Maksimal last: 60 kg
• Maksimal hastighed: 350 mm/Sek.
• Minimum hastighed: 10 mm/Sek.
• Acceleration: 0,3 til 1,0 G
• Maksimal skubbe-kraft: 547 N
_________________________________________________________________________________________________________
Inspektionsenhed til print

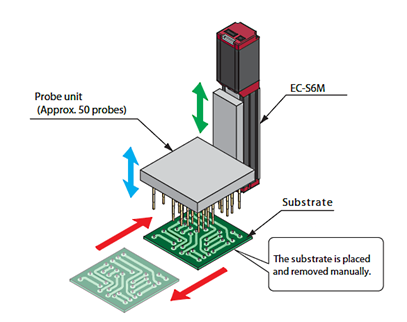

En anordning til at påvise kontinuitet af print ved hjælp af en testenhed med testspyd, som vist på illustrationen.
Printpladen placeres og fjernes manuelt og der er ca. 50 testspyd på testenheden. Til løsning af opgven er der benyttet en EC-S6M cylinder.
Cylinderen gør det let at justere stop positioner og at styre hastigheden.

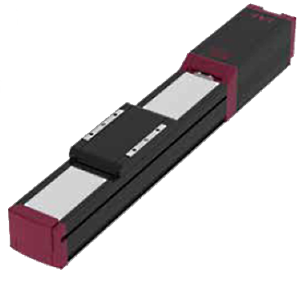

Cylinder type EC-S6M
ELECYLINDER type EC-S6M er en slide cylinder-type med en slaglænge fra 50 til 400 mm. og 6 mm lead. Den leveres med kabellænder fra 1 til 10 m.
• Maksimal last: 32 kg
• Maksimal hastighed: 450 mm/sek.
• Minimum hastighed: 8 mm/sek.
• Acceleration: 0,3 til 1,0 G
• Maksimal skubbe-kraft: 224 N
____________________________________________________________________________________________________________
Inspektionsenhed til glasunderlag

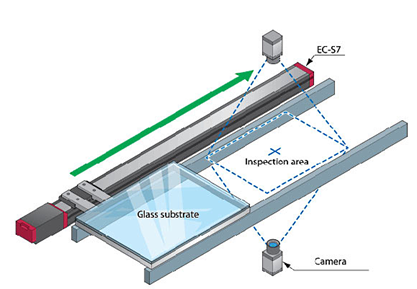

Denne enhed udfører en stikprøvekontrol for glassubstrater, som vist på illustrationen til venstre.
ELECYLINDER® EC-S7 overfører glassubstratet, mens kameraerne udfører en inspektion ovenfra og ned samtidigt.
Til opgaven har man brugt ELECYLINDER®, fordi glasset dermed kan overføres med konstant hastighed og enheden er en billig løsning.
Cylinder type EC-S7
ELECYLINDER type EC-S7M er en slide cylinder-type med en slaglænge fra 50 til 500 mm. og 8 mm lead. Den leveres med kabellænder fra 1 til 10 m.
• Maksimal last: 51 kg
• Maksimal hastighed: 420 mm/sek.
• Minimum hastighed: 10 mm/Sek.
• Acceleration: 0,3 til 1,0 G
• Maksimal skubbe-kraft: 418 N
___________________________________________________________________________________________________________
Måling af tykkelse ved hjælp af måling med laser

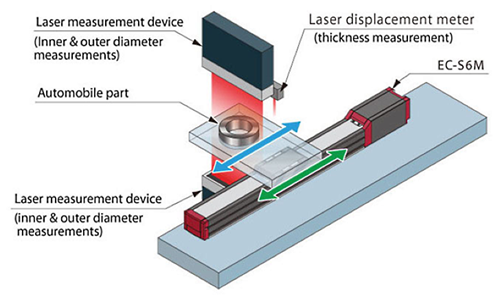

Illustrationen viser en bælte lignende laserstråle sendt fra et par måleindretninger, der er placeret øverst og nederst på et billede for at måle de indre og ydre diametre.
I applikationen er der behov for en frem- og tilbagegående bevægelse med konstant hastighed. En ELECYLINDER® er ideel, fordi en 2-punkts position er let at udføre, og den leveres af en indbygget lineær guide.
Den benyttede cylinder er en type EC-S6M. Se ovenfor her på siden.
