Løsningseksempler på transfer af emner
Energiforbrug sammenlignet med luftcylinderen og EC El-cylinderen

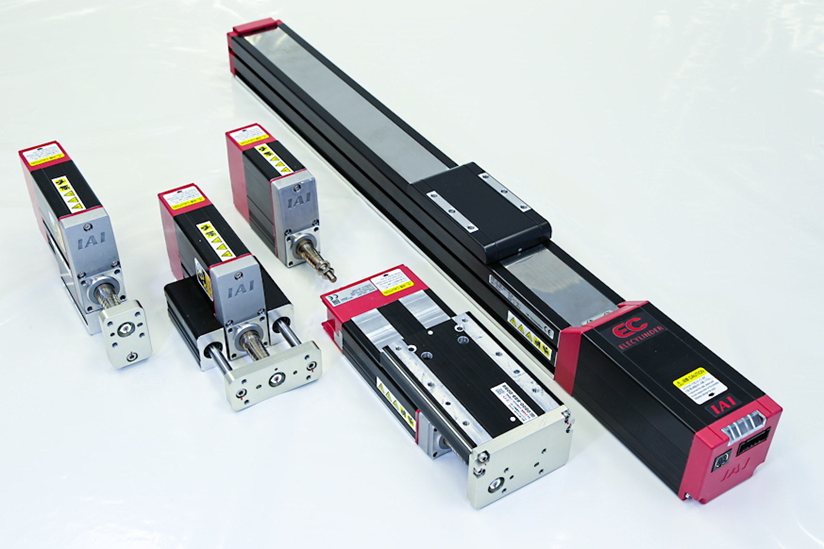

IAI's ELECYLINDER i mange forskellige opgaver. IAI har udviklet EC-serien, som er egnet til at kunne indgå i mange forskellige industriløsninger og opgaver på maskiner og anlæg mv. EC-serien er samtidig energibe-sparende og til sammenligning med lukftcylinderen er der sparet megen energi.
Fordelen er, at med CE-typerne er det let og hurtigt at indstille hastighed og acceleration. Det er ligeledes let at vælge en egnet type til en given opgave.
EC cylinderen er let at betjene og det kan enhver medarbejder uden særlig ekspertise. Der er få vedligeholdelsesdele og EC cylinderen repareres let i tilfælde af at det skulle være nødvendigt.
Eksempler på forskellige opgaveløsninger
Enhed til overførsel af papir-karton ark
I løsningen indgår en EC-cylindre, som skal sikre at kartonark overføres til den næste proces, som vist i illustrationen. De enkelte ark løftes op til den forudbestemte position af ELECYLINDER'en. Stablen med ark løftes af den nederste EC-cylinder og stopper af signal fra sensoren øverst på stablen. Det øverste ark suges af vakuumpuden og overføres til næste proces.
Man kan ikke opnå den samme stabile hastighed med en luftcylinder og dermed opstår der suge-fejl, fordi ark ikke bliver stoppet i den ønskede position. Desuden er luftcylinderløsningen dyr i drift.
ELECYLINDER® giver stabile operationer med en stabil hastighed og stopper ved den ønskede position og der er ingen svigt i vakuumsugningen.

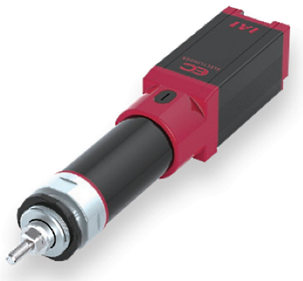

Cylinder type EC-R6M
ELECYLINDER type EC-R6 er en slide cylinder-type med en slaglænge fra 50 til 300 mm. og 6 mm lead.
Den leveres med kabellænder fra 1 til 10 m.
• Maksimal last: 40 kg
• Maksimal hastighed: 450 mm/sek.
• Acceleration: 0,3 til 8,0 G
• Maksimal skubbe-kraft: 185 N
_________________________________________________________________________________________________________
Løsning overfører mekaniske emner
ved at gribe, overføre eller losse
Griber-enheden, som vist, har til opgave at tabe mekaniske emner fra en anden del af processen. En luftylinder blev udskiftet med en elektrisk ELECYLINDER for at man kunne få fjernet luftrørene.
Se mere om cylinder EC-R6 ovenfor på siden.
_________________________________________________________________________________________________________
Stabling og overførsel af pakker med gyoza

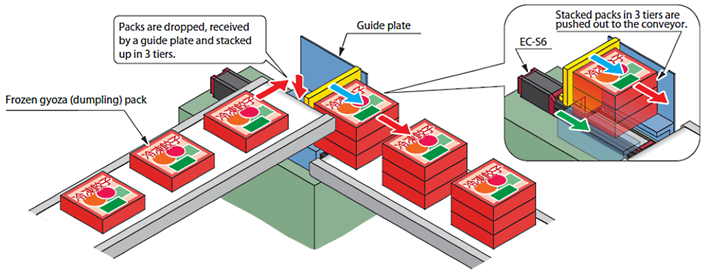

Illustrationen: En opgave i indpakningsprocessen er at stable og overføre pakker med frosne gyoza fødevarer til transportøren i den næst proces, hvor pakkerne kommer i papkasser. Gyoza er en japansk ret med hakket svinekød, forårsløg og soja mv.
Pakker falder i frit fald fra transportbåndet, stables på den L-formede guide-plade, som er fastgjort til en ELECYLINDER EC-S6, og overføres i 3 lag herfra på transportøren til den næste proces.
Tidligere blev der anvendt en luftcylinder, men der opstod defekter på grund af sammenbrud af pakker forårsaget af slag på tidspunktet for overførsler og stop. Yderligere kunne hastigheden ikke øges, da det forårsager sammenbrud af pakker.
Med en ELECYLINDER kan man indstille de ønskede værdier for acceleration, hastighed og deceleration hver for sig. Start- og stopfunktionerne er langsomme, mens mellem-operationerne er hurtige. Hermed bliver cyklustiden forkortet fra 5 sekunder til 4,7 sekunder. Da der ikke er nogen påvirkning undervejs i operationen bliver defekter reduceret fra 0,5 % til 0,0 %.
Cylinder type EC-S6
ELECYLINDER type EC-S6 er en side cylinder-type med en slaglænge fra 50 til 400 mm. og 20 mm lead.
Den leveres med kabellænder fra 1 til 10 m.
• Maksimal last: 15 kg
• Maksimal hastighed: 800 mm/sek.
• Acceleration: 0,5 G
• Maksimal skubbe-kraft: 67 N
_________________________________________________________________________________________________________
Overfører batteri containere

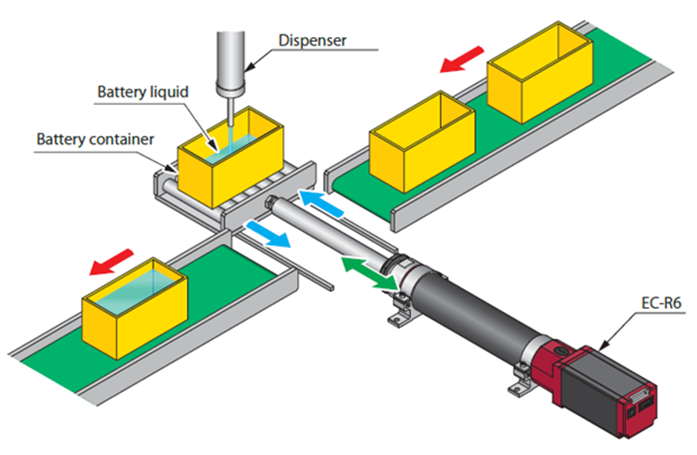

Illustrationen viser batteri containere overført på transportør under dispenser, som påfylder batteri væske og herefter returneres containeren til original position efter påfyldningen. Takket være operationen udføres med en EC-cylinder indstillet til passende acceleration og deceleration opnår man en stabil overførsel uden spild af væske.
Se mere om cylinder EC-R6 ovenfor på siden.
_________________________________________________________________________________________________________

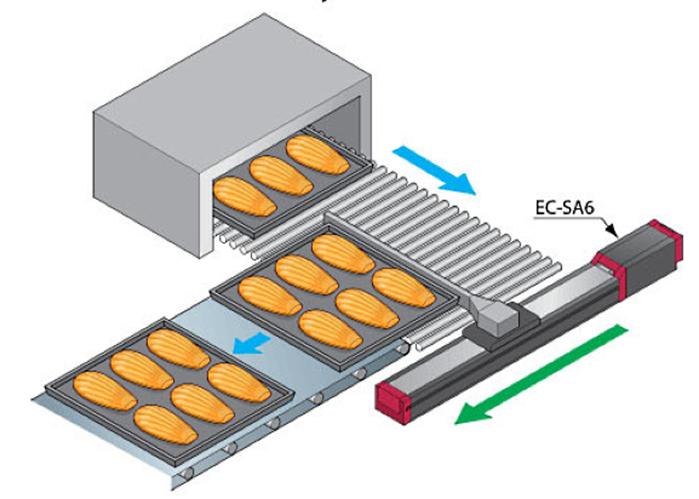

Løsning til overføring af slik
Bakker fyldt med sådan skubbes ud på en transportør og bringes videre til næste trin i processen. Med en luftcylinder var det vanskeligt at justere push-out-hastigheden og sommertider sprang slik ud af bakken. Med en IAI EC-S6 cylinder er der ikke et problem med at slik springer ud af bakken og cyklustiden er blevet meget kortere ved ændring af hastigheden frem og tilbage.
Se mere om cylinder EC-S6 ovenfor på siden.
___________________________________________________________________________________________________________
Overfør enhed på transportudstyr

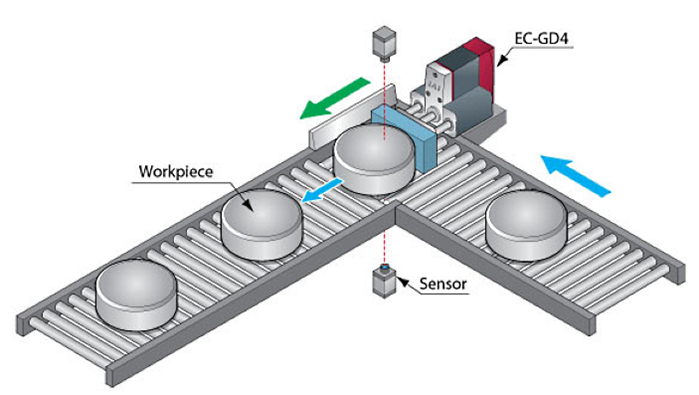

Et emne på en transportør skubbes herfra til en anden transportør vinkelret på den første. Løsningen er energibesparende og udført med ELECYLINDER EC-GD4. Indstilling af acceleration og deceleration er muligt for at forhindre skader på emnet sammenlignet med det der kan ske når man benytter en luftcylinder.
Cylinder EC-GD4
ELECYLINDER type EC-GD4 er en side cylinder-type med en slaglænge fra 30 til 50 mm. og 2 til 6 mm lead.
Den leveres med kabellænder fra 1 til 10 m.
• Maksimal last: 2,5 til 8 kg
• Maksimal hastighed: 100 til 300 mm/sek.
• Acceleration: 0,3 til 8,0 G
• Maksimal skubbe-kraft: 30 til 90 N
_________________________________________________________________________________________________________
Overførsel af elektroniske dele

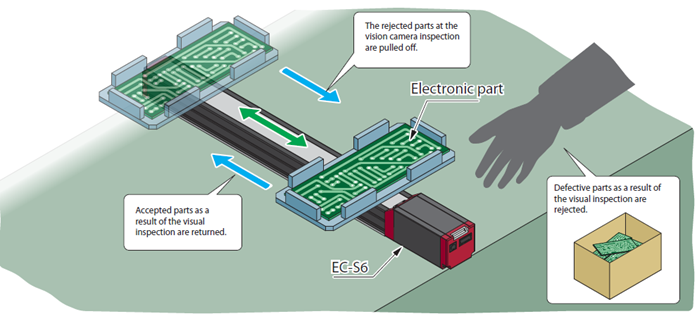

Opgaven er her at inspicere elektroniske afviste dele en ekstra gang efter en kamerainspektion, som illustrationen viser.
Tidligere blev alt i denne proces udført manuelt: Stræk hænder ud for at tage delen, udføre visuel inspektion og returnere delen. Dette er naturligvis en langsom, ustabil og dyr proces og er afhængig af medarbejdernes fysiske status. Forbedring af processen med en ELECYLINDER betyder at dele nu flyttes tættere på medarbejdere ved hjælp af cylinder EC-S6. Nu er det meget lettere for medarbejderen at have med at gøre.
Se mere om cylinder EC-S6 ovenfor på siden.
_________________________________________________________________________________________________________
Overførselssystem af kosmetiske flasker

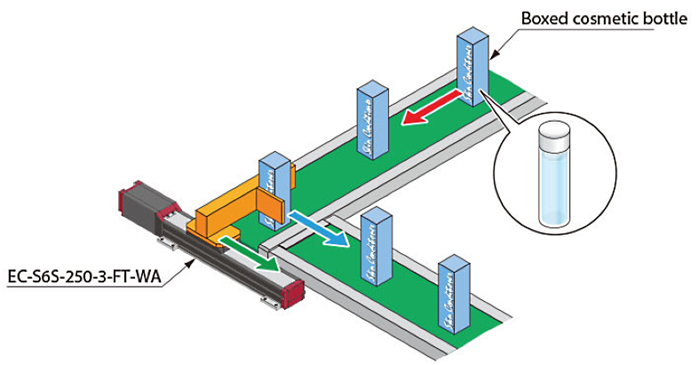

Enheden skubber emner over på den næste transportør, der er forbundet vinkelret på den første transportør. En luftcylinder blev anvendt til at overføre pakker indeholdende kosmetiske flasker mellem transportører (tilsluttet vinkelret). Nogle gange faldt pakker på grund af stød og deformerede eller lod væsken i flaskerne skumme op.
Med det nye ELECYLINDER-system kan man lade justere og kontrollere: Acceleration, hastighed og deceleration for at sikre, at emnerne overføres jævnt mellem transportørerne uden at emnerne bliver deformeret eller falder og uden at indholdet i flaskerne skummer op.
Se mere om cylinder EC-S6 ovenfor på siden.
_______________________________________________________________________________________________________

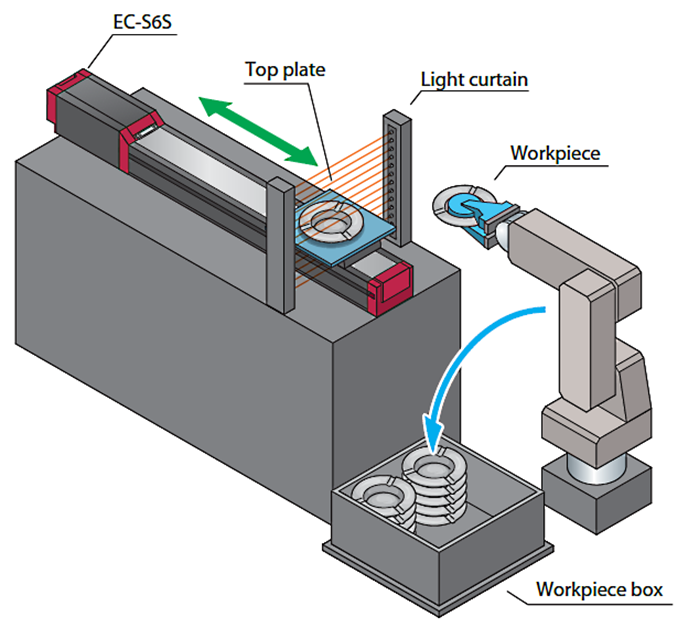

Overførsel af askebæger
Illustrationen: Opgaven er at flytte askebægre vandret og overføre dem til næste trin i processen. Der kan også være tale om mange andre typer emner foruden askebægre.
I den aktuelle situation var det ikke muligt at installere en kompressor på stedet derfor blev den motoriserede cylinder EC-S6 anvendt. Den har jo også andre fordele sammenlignet med luftcylinder. En af fordelene er at operationen er støjsvag, når der ikke bruges luft.
Desuden kan indstillinger af dataværdier foretages let og hurtigt på et touch-panel: Start- og Stop-positioner, acceleration, deceleration og hastighed.
Se mere om cylinder EC-S6 ovenfor på siden.
______________________________________________________________________________________________________

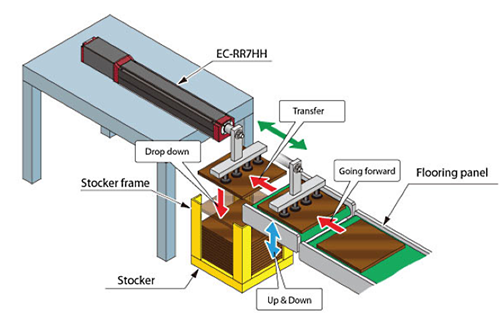

Overførsel af gulvplader fra transportør til opsamler
En luftcylinder blev tidligere brugt, men efterhånden som hastigheden steg blev chokene også større ved slagenderne. Dette medførte at gulvpladerne lejlighedsvis kunne springe og forhindrede plader i at stakle i opsamleren - den gule ramme.
Takket være kontrollen af acceleration og deceleration af ELECYLINDER'en kan pladerne gå ind i opsamleren uden fejl, selvom hastigheden er øget betydelig, som illustrationen viser.
Eftersom en radialcylinder er blevet brugt er der ikke længere behov for en ekstern styring, hvilket gør sammensætning af systemet enkelt.
Cylinder type EC-RR7
ELECYLINDER type EC-RR7 er en slide cylinder-type med en slaglænge fra 65 til 315 mm. og 4 til 24 mm lead.
Den leveres med kabellænder fra 1 til 10 m.
• Maksimal last: 20 til 80 kg
• Maksimal hastighed: 860 mm/sek.
• Acceleration: 0,3 til 12,0 G
• Maksimal skubbe-kraft: 182 - 1094 N
