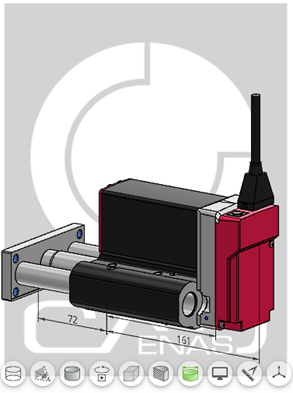

EleCylinder® Stopper Cylinder
EC-cylindre er ideelle til anvendelser på transportbånd
Egenskaber der er ideelle som emne-stop på en conveyor - ja, og uden luftkilde problemer.
Du kan anvende emner op til 50 kg og den maksimale kollisionshastighed for et 9 kg arbejdsemne er 40m/min.
MOVE - STOP - MOVE
Du får en Stopper, der virker non-stop. EleCylinder® stopper-cylindre er ideelle til anvendelse som stop på dine transportører.
Nogle EC-Stopper fordele for dig
● Ingen luft? Intet problem
● Den behøver kun en 24V strømforsyning
● Mærk stopkraften!
● Håndterer stødbelastninger i radiale retninger godt
Montering af EC-stopper cylinder
Ved installation skal du holde enhedens overflade og arbejdsemnets monteringsflade i plan inden for 0,05 mm/m. Hvis dit plan er ujævnt vil det øge glidemodstanden og så kan det forårsage funktionsfejl.
Horisontal montage på en plan overflade
Type: EC ST11
Horisontal sidemontage
Type: EC ST15
Horisontal ophængt montage
Type: EC ST15ME
Lodret montage
Type: EC ST11, EC ST15 og
EC ST15ME
Kompakt
Kropsbredde tilgængelig fra 112 mm og desuden har alle modeller en indbygget controller.
Du sparer energi i logistik og transportlinjer!
Indstilling af undertrykkende standby-strømværdier* muliggør yderligere reduktion af strømforbrug.
Håndterer stødbelastninger i radial retning godt, ideel til stopanvendelser
*Indstilling af undertrykkende standbystrømværdier refererer til "aktivering af strømundertrykkelse, når den er stoppet" via parameterindstilling.
Når der påføres eksternt tryk, hæves den aktuelle værdi for at vende tilbage til den "oprindelige position".
Rolling bushing struktur
Håndterer stødbelastninger i radial retning godt, ideel til stopanvendelser.
EC stopper ST11:
Lead: 2,5 - 5,0 mm
Stroke: 50 mm
EC stopper ST15:
Lead: 3,0 mm
Stroke: 50 mm
EC stopper ST15ME:
Lead: 6,0 mm
Stroke: 50 mm

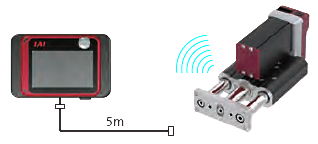

Teaching pendant
Trådløst/kablet berøringspanel
■ Denne enhed understøtter trådløse forbindelser
■ Konfiguration: Trådløs eller kablet forbindelse
■ Kabellængde 5m
Startpunkt/slutpunkt/AVD (acceleration/hastighed/deceleration)
input og aksedrift kan udføres trådløst.

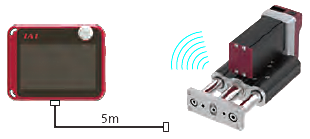

Kablet/trådløst berøringspanel
■ Med strømforsyningsenhed
■ Konfiguration: Trådløs eller kablet forbindelse
■ Kabellængde 5m

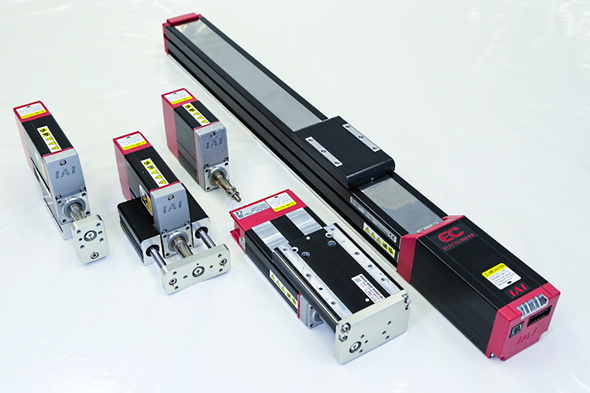

Opgaven løst med EleCylinder serien
til mange af dine applikationer i forskellige processor i alle brancher
Fordelen med IAI's ELECYLINDER EC-serie er at det er let og hurtigt at indstille hastighed og acceleration. EC-serien er samtidig energibesparende og til sammenligning med luftcylinderen er der sparet megen energi.
Det er ligeledes let at vælge en egnet type til en given opgave. EC cylinderen er let at betjene og det kan enhver medarbejder uden særlig ekspertise. Der er få vedligeholdelsesdele og EC cylinderen repareres let i tilfælde af at det skulle være nødvendigt.
Indstillinger
Acceleration, speed og deceleration kan man justere individuelt. Start- og slutpunkter kan indstilles til en hvilken som helst værdi. EC cylinderen har en hurtig cyklustid og Slider-typen har indbygget guide.
EC cylinderen kan let repareres i tilfælde af noget skulle ske og fejlfinding kan udføres ved hjælp af Teaching-Pendant. Hvis en enhed stopper vises årsagen og modforanstaltninger bliver vist. I næsten alle tilfælde skal man blot udskifte motor- inklusive controller-kredsløbs kortet, så er enheden klar igen.
