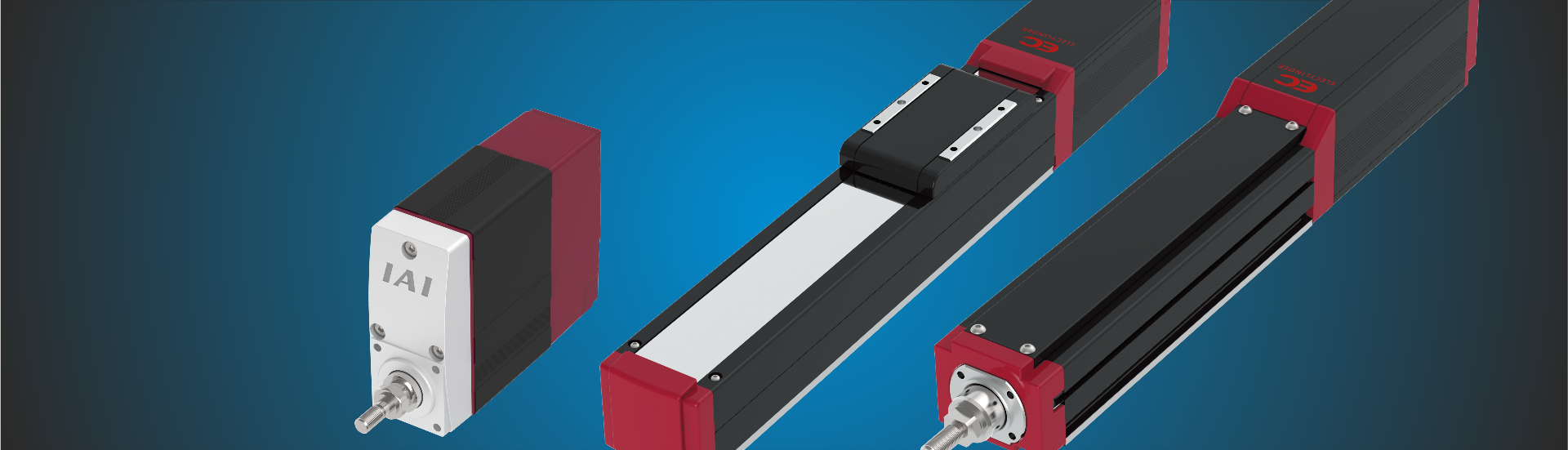

IAI's EleCylinder type EC
er velegnet til mange forskellige processer inden for alle brancher.
Fordelen ved IAI's EleCylinder EC-serie er, at det er nemt og hurtigt at indstille hastighed og acceleration. Samtidig er EC-serien energibesparende, og i forhold til luftcylinderen spares der meget energi.
Det er også nemt at vælge en passende type til en given opgave. EC-cylinderen er nem at bruge, så alle medarbejdere kan betjene den uden særlig ekspertise. Der er få vedligeholdelsesdele, og EC-cylinderen kan nemt repareres ved behov.
Indstillinger:
Acceleration, hastighed og retardation kan justeres individuelt. Start- og slutpunkter kan indstilles til en valgfri værdi. EC-cylinderen har en hurtig cyklustid, og Slider-typen har en indbygget guide.
Illustration: Start- og slutpunkter kan indstilles til en valgfri position.
Video: EleCylinder G7 smøring for støvbeskyttelse, sprøjtsikker radial cylinder type.
EC-cylinderen kan nemt repareres, hvis der skulle ske noget, og fejlsøgning kan udføres med hjælp fra Teaching-Pendant. Hvis en enhed stopper, vises årsagen, og modforanstaltninger vises. I næsten alle tilfælde skifter du simpelthen motoren inklusive styreenhedens kredsløb, og enheden er klar igen.
Høj niveau AVD kontrol
EleCylinder EC er designet, så du hurtigt kan justere acceleration, hastighed og retardation. Disse parametre kan justeres individuelt i procent. Luftcylinderen har f.eks. ikke disse muligheder, hvis man overvejer at bruge en.

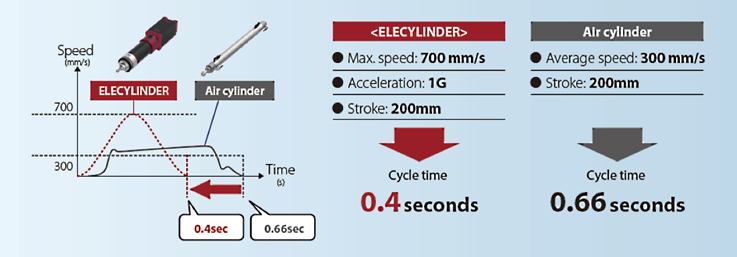

Cyklustiden kan minimeres
I modsætning til EC-cylinderen kan luftcylindre ikke arbejde med høje hastigheder, da de begrænses af langsomme start- og stophastigheder. EC-cylinderen kan starte og stoppe effektivt med høj hastighed, hvilket reducerer cykeltiden.

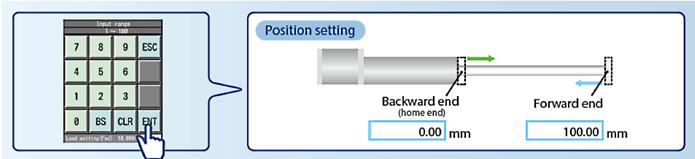

Finjustering
For at finjustere start- eller slutpositionen for EC-cylinderen kan du indstille den ønskede værdi ved hjælp af de fremad- og bagudrettede knapper, der er indstillet med en så lav værdi som 0,01 mm per step. Til sammenligning kræver luftcylindre justering af mekaniske stoppositioner, auto-switches eller støddæmpere samt kontrol og justering af hver enkelt komponents position.
Løsnings eksempel med ELECYLINDER EC-S6
Blanding af væsker
Blanding af fødevareingredienser

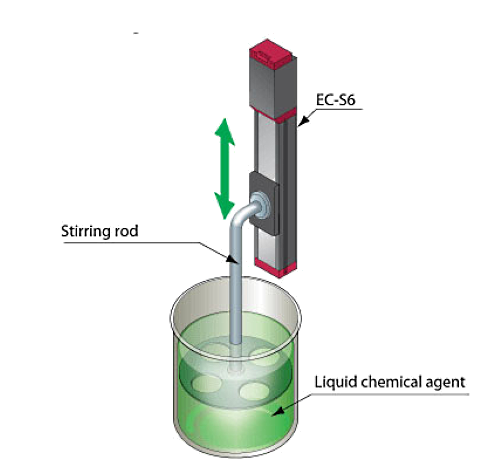

Ovenstående figur viser en enhed til at flytte en op/ned omrøringsarm for at blande kemikalier i et bæger.
Løsningen anvender en ELECYLINDER® type EC-S6, som giver dig mulighed for frit at ændre omrøringsamplituden og hastigheden. Den anvendte cylinder er af typen EC-S6. En regulator, der kun passer til bevægelige genstande.

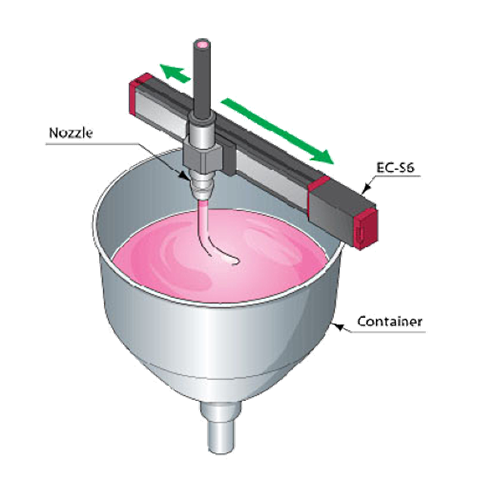

Figuren viser en enhed, der skal jævnt blande sauce, der fordeles fra en dyse i en ingrediensbeholder.
En ELECYLINDER® type EC-S6 er blevet anvendt til at flytte dysen, som tilføjer sauce til ingrediensen. Blandingen bliver jævn ved at flytte dysen fra side til side. Det gør, at saucen bliver blandet jævnt og hurtigt.
Cylindertype EC-S6
IAI-cylinderen type EC-S6 er velegnet til at flytte forskellige emner.
💠 Gentagelsesnøjagtighed: +/- 0,05 mm
💠 Slaglængde: 50 - 400 mm
💠 Maksimal hastighed: 225 til 800 mm/sek.
💠 Maksimal skydekraft: 56 - 370 N
💠 Maksimal horisontal belastning: 15-40 kg
💠 Maksimal vertikal belastning: 1 - 12,5 kg
Eksempel med EC-S6L og EC-GD4L
Døråbning til højspændingsområde
Inspektion af bil sikkerhedssensorer

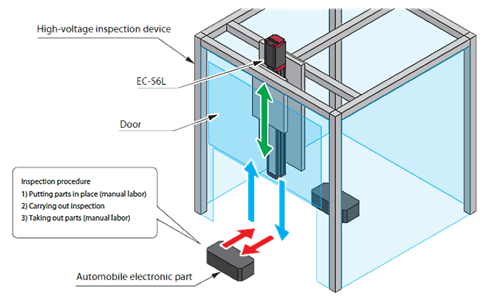

En enhed til at åbne døren til en spændingsinspektionsenhed for elektroniske bildele. Opgaven løses med en ELECYLINDER® med følgende egenskaber:
🔺 Åbning: høj hastighed. Lukning: Nem justering for langsom
hastighed
🔺 Fire identiske enheder blev lavet. Samme indstilling (værdier)
blev kopieret fra den første til den anden og fremad,
hvilket muliggør hurtig start
🔺 Kun elektricitet anvendes. Ingen luftkilde eller rørsystem
er nødvendig
🔺 Lysgardin betyder, at arbejdet stopper øjeblikkeligt og
garanterer sikkerheden

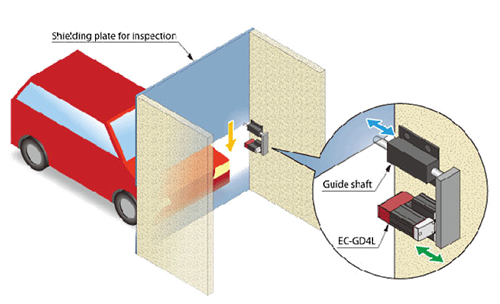

En inspektionsenhed til at kontrollere bilens sikkerhedssensorers normale tilstand efter, at en beskyttelsesplade er lukket.
Brugen af en ELECYLINDER® gør det muligt at justere acceleration, hastighed og retardation individuelt, hvilket giver stabile funktioner.
ELECYLINDER® anvendes som stop, når beskyttelsespladen åbnes opad.
Løsningerne kan give inspiration til lignende opgaver i andre brancher.
Cylindertype EC-GD4L
Lead 4 typen har en maksimal hastighed på 0 - 200 mm/sek. og dens horisontale acceleration er 0,3 - 4 G, den vertikale acceleration er 0,3 - 1,5 G.
Slaglængden er 30 - 50 mm, og repetitionsnøjagtigheden for cylindren er +/- 0,05 mm.
