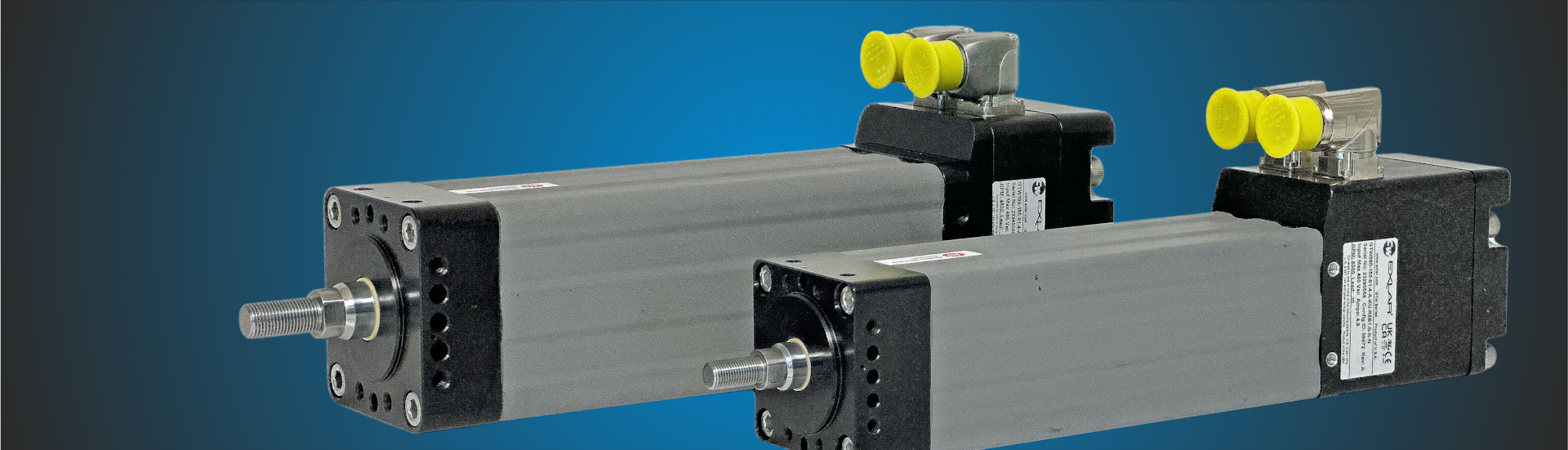

GTW svejsepistol-aktuator
Aktuator med programmerbarhed og præcision som elektronik
GTW svejsepistol-fokuserede aktuatorer tilbyder fleksible løsninger kombineret med lav vedligeholdelse og pålidelig levetid. Ved at integrere unikke inverterede rulleskrue- og T-LAM børsteløse servomotor teknologier leverer GTW-motor/aktuator programmerbarhed og præcision som elektronik, kombineret med høj effekttæthed og robust holdbarhed.
GTW svejsepistol-aktuator spejler ydeevnen af Curtiss-Wright's Exlar GTX produktplatform og inkorporerer funktionsrige designs til at betjene førende globale producenter i bilindustrien for svejsepistoler.
C-Gun, X-Gun eller Pinch svejsepistol-systemer
30 millioner svejsninger med typiske svejseprofiler

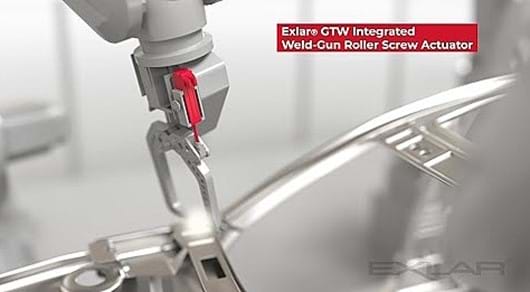

Integreret servomotor aktuator til svejse-pistol

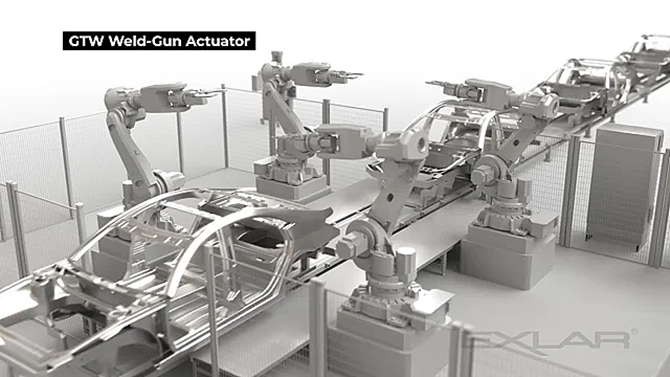

GTW-seriens elektriske lineære servoaktuatorer integreres med svejse-robotssystemer, Pinch, C-Gun eller X-Gun! Disse aktuatorer har indbyggede monteringsfunktioner til tilpasning til forskellige svejse-pistol konfigurationer samt robotgrænseflader, der muliggør hurtig og nem tilslutning.
Med en levetid, der er 15 gange længere end almindelige kugleskruer og en effekttæthed, der er 3 gange højere, betyder det, at GTW-seriens aktuatorer vil vare i over 30 millioner svejsninger under typiske svejseprofiler.
• Programmerbarhed og præcision af elektriske aktuatorer.
• Effekttæthed, holdbarhed og formfaktor af hydrauliske
aktuatorer.
• Problemfri integration med KUKA (KRC4 & KRC5), ABB, Comau
og Fanuc robotkontrollere samt Bosch Rexroth og Festo 7th
axis drive controllere.
• Miljøtætning for anvendelse i barske industrielle miljøer.
• Indbyggede monteringsfunktioner til tilpasning til forskellige
konfigurationer af svejsevåben.
• GTW-aktuatoren er "smurt for livet" og kræver ingen nedetid til
vedligeholdelse ved brug i en typisk svejsemiljø*
*Forudsætter 30 millioner svejsecykler ved drift inden for offentlig-gjorte ydelsesvurderinger og anbefalede smøringscy-klusser for fuld slaglængde.

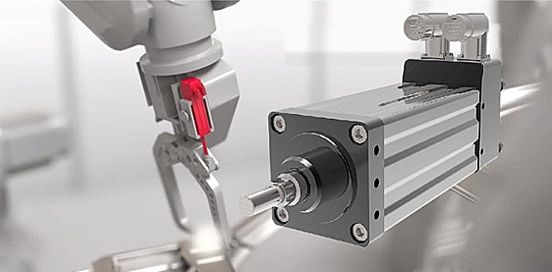

Foto af GTW 80:
Peak kraft 9.480 N, konstant kraft 4,740 N og
max. hastighed 1,270 mm/Sek.
Integreret servomotor-aktuator til svejsepistoler
GTW-seriens elektriske lineære servo aktuatorer integreres med svejsepistol-robotsystemer, Pinch, C-Gun eller X-Gun! Disse aktuatorer har indbyggede monteringsfunktioner, som muliggør tilpasning til en række forskellige svejsepistol konfigurationer samt robotgrænseflader, der sikrer hurtig og nem tilslutning.
Med en levetid, der er 15 gange længere end almindelige kugleskruer og 3 gange højere effekttæthed betyder det, at GTW-seriens aktuatorer vil holde til over 30 millioner svejsninger under typiske svejseprofiler.
Mulighederne med GTW-serien
I modsætning til traditionelle rulleskruer og kugleskruer, der spreder smøremidler under drift, holder det unikke omvendte rulleskruedesign smøringen der, hvor det er mest nødvendigt, hvilket forlænger aktuatorens levetid og undgår nedetid, der er nødvendig for periodisk genfedtning. Det førsteklasses tætning- og viskerdesign øger yderligere levetiden for GTW-seriens elektriske servocylinder ved at forhindre forureninger i at trænge ind i skruesystemet.
Robot- og controllergrænseflader
GTW-aktuatorer er designet til kompatibilitet og integration med følgende robotgrænseflader: ABB, Comau, Fanuc og KUKA samt Bosch Rexroth og Festo 7. akse drevcontrollere.
Intern holderbremse
Denne mulighed giver en intern holderbremse til GTW-aktuatorer. Bremsen er fjederaktiveret og elektrisk frigivet.
Ekstern anti-roterende
Det unikke design af GTW-lineære aktuatorer tillader, at den udvidende rod kan rotere. Denne kapabilitet forenkler opsætningen ved at give brugeren mulighed for at rotere
rod'en ind og ud af aktuatoren til mekanisk fastgørelse eller systemtest.
Intern anti-roterende
Den riflede rod er en intern anti-roterende mulighed, der vil begrænse rotation, men stadig give lineær bevægelse uden behov for en ekstern mekanisme. Denne mulighed opfylder ikke IP66S-klassificeringen, da der ikke er nogen tætningskomponent, hvor den drevne rod strækker sig og trækkes tilbage. Hvis enheden installeres vertikalt med rod'en nedad er der potentiale for, at fedt kan forlade enheden i miljøer, hvor overophedning kan forekomme.
Eksternt grænsekontakt / anti-roterende samling
Denne mulighed tillader eksterne grænsekontakter at blive monteret på GTW-aktuatoren. Disse kontakter giver rejseindikering til controlleren og er justerbare (grænsekontakter sælges separat).
GTW-løsninger forbedrer gennemløb og effektivitet
• Over 20 millioner svejsninger*
• Lang levetid for aktuatorer betyder mindre nedetid
• Kraftgentagelsesnøjagtighed på ± 50 N, forbedrer kvaliteten, hvilket resulterer i mindre spild og færre destruktive tests
• Hurtig aktuator, der resulterer i over 25 svejsninger per minut*
*Under typiske svejsebetingelser
Sømløs integration og kompatibilitet
• Tilslutningsmuligheder til at matche forstærkerspecifikation, inklusive interfacing med førende industrielle robotter, der muliggør hurtig og nem tilslutning □KUKA, ABB, Comau og Fanuc robotcontrollere samt Bosch Rexroth og Festo 7. akse drevcontrollere.
• Indbyggede monteringsfunktioner til tilpasning til en række svejsepistolkonfigurationer.
• Integrerer med C-Gun, X-Gun og Pinch-systemer
• Modulært design tillader nem bolt-on tilpasning i marken
