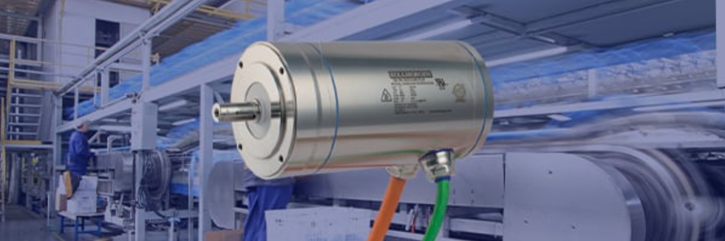

Topbillede med AKMH motor i industrimiljø

Opfyld hygiejniske krav med innovativt motordesign

Patenteret Kollmorgen-motor forhindrer indtrængen fra våd-miljøer

AKMH-motor med industrimiljø baggrund

Fotoet viser AKMH-motorens ydre der udelukkende er lavet af rustfrit stål 316. Derudover er den fuldstændig poleret og har en overflade-ruhed, der er bedre end 0,8 μm.

Alle tætninger og O-ringe opfylder desuden de strengeste hygiejniske krav også selv om at motorens typeplade er lasergraveret på huset.

Kollmorgen-motorerne i rustfrit stål er creme-de-la-creme i produktionen af emballage til fødevarer. I fødevareindustrien er udvaskningsprocedurer en af de vigtigste årsager til motorfejl.

Selvom udvaskningsprocedurerne er nødvendige for at opretholde de strenge hygiejniske krav, betyder det barske miljø og konstant brug, at motorerne skal rengøres og vedligeholdes hyppigt for at forblive i toptilstand.

Dette udgør en udfordring for selv de mest erfarne maskindesignere.

En virksomheds udfordring

En virksomheds største projekt nogensinde - med 118 motorer og 190 drev - betød at virksomheden blev nødt til at skabe to fuldt skræddersyede produktionslinjer til en canadisk foodprocessor og samtidig opfylde strenge hygiejniske krav.

Med fire spor pr. maskinlinje, der skærer, bager, køler og pakker maden ensartet i vægt og udseende, tog det godt et år fra design til levering af forarbejdningsmaskinerne.

Det der komplicerede udfordringen var de yderligere restriktive krav fra foodprocessoren:

                   ●  Ingen hule rør brugt til forbindelserne
                   ●  Ingen svedning af materialer
                   ●  Ingen brug af C-rammekonstruktion

Bygherrens standardmaskiner brugte imidlertid rustfrie stålmotorer, der kun var klassificeret til IP67 og havde en aksel, der stak gennem maskinskabet, hvilket tillod vand ind i maskinen og motoren.

Dette ville simpelthen ikke fungere for fødevareforarbejdningsmiljøet. Heldigvis var maskinbyggeren i stand til at finde en partner, der kunne levere de rigtige motorer, der skulle til for at få arbejdet gjort.

Løsningen

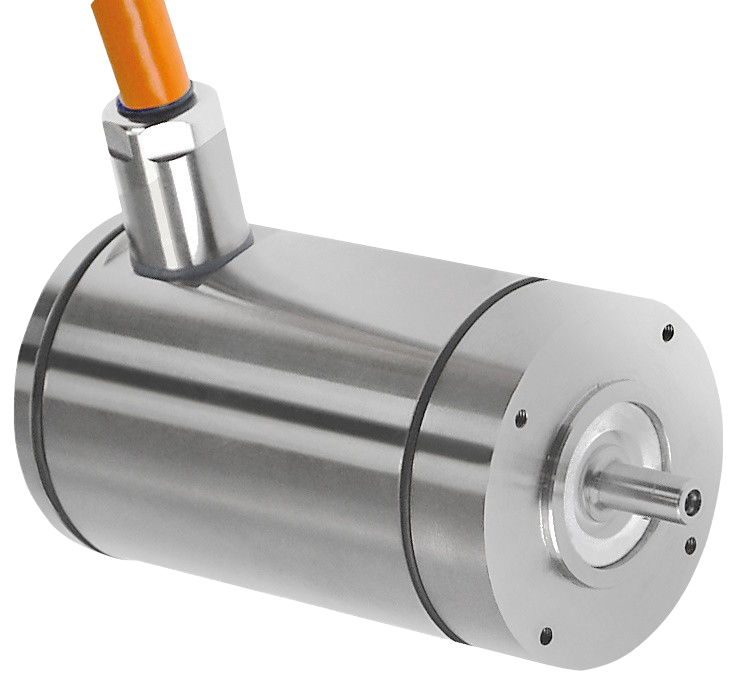

AKMH motor nærbillede

For at imødekomme de hygiejniske spørgsmål og krav, valgte virksomheden Kollmorgens AKMH servomotorer til maskinen.

Med evnen til at blive rengjort på under 3 minutter og uden behov for et beskyttelsesdæksel, er Kollmorgens AKMH-motorer designet til fødevare- og drikkevareindustrien.

Under drift kan en motors interne driftstemperatur overstige 100°C, hvilket får det indre tryk til at stige og skubbe gasser ud forbi tætningerne.

Men efter drift vender temperaturerne tilbage til omgivelserne, nogle gange så lave som 0°C med det indre tryk i motoren, der falder med 5,5 psi.

Denne trykændring kan trække vand og ætsende kemikalier forbi tætningerne, hvilket hurtigt kan ødelægge præcisionsmotorlejer i motoren.

Kollmorgen's patenteret design

Kollmorgen har skabt et unikt patenteret design, der forhindrer indtrængning af vand og kemikalier under og efter drift. Motorens ventilerede design bruger en udluftningsport, der er installeret direkte på motoren og som giver mulighed for kontinuerlig trykudligning.

Porten har en Gore-membran, der tillader luft at passere igennem, men forhindrer indtrængning af forurenende stoffer. Det er et enkelt design med en lettere rengøring under vask, men som også beskytter lejerne i motoren under drift.

Motoren er konstrueret og fremstillet af 316L rustfrit stål. Motoren er fuldstændig poleret med en 32 μm finish uden fysiske sømme for at forhindre mad eller patogener (sygdomsfremkaldende organismer) i at trænge ind i motoren. Selv navneskiltet er lasergraveret for at minimere sømme i huset, der kan modstå op til 100 bars tryk.

Kom godt i gang

For maskinbyggeren var projektets succes betinget af at skabe en af de mest hygiejniske produktionslinjer til dets største projekt nogensinde. Takket være det patenterede design og avancerede konstruktion af Kollmorgens motorer leverede maskinbyggeren en fuldt modulær produktionslinje, der opfyldte foodprocessorens strenge krav.

Designprocessen blev også forenklet på grund af den lette integration af den valgte motor- og drevparring.

Kollmorgen-motorer er unikt designet til at fungere inden for spændings-, strøm- og induktionsværdierne for enhver tredjeparts drev. Denne lette integration hjælper med at maksimere ydeevnen af dit bevægelsessystem og minimere risikoen for motorfejl, hvilket kan føre til øgede vedligeholdelsesomkostninger og tabt produktionstid.

Vi kan hjælpe dig med at realisere ethvert motion krav.

Uanset om du ønsker at opgradere en eksisterende maskine eller bygge noget fra bunden, har Kollmorgen motorer, drev, kabler og kontroller til at skabe de mest ambitiøse designs. Og besidder en bred vifte af ekspertise på tværs af fødevare- og drikkevareindustrien, fra at skabe meget forseglede motorer, der er uigennemtrængelige til udvaskning af motorer, der giver nøjagtige skære- og emballeringsbevægelser hundredvis af gange i minuttet.

Udluftet motordesign

• En udluftningsport er installeret direkte på motoren
• Tillader kontinuerlig trykudligning
• Gore-membran forhindrer indtrængning af forurenende
   stoffer

Patenteret udluftet kontakt-design

• Udluftningsport og Gore-membran integreret med motorstik
• Tillader kontinuerlig trykudligning
• Enkelt design for lettere motorrengøring

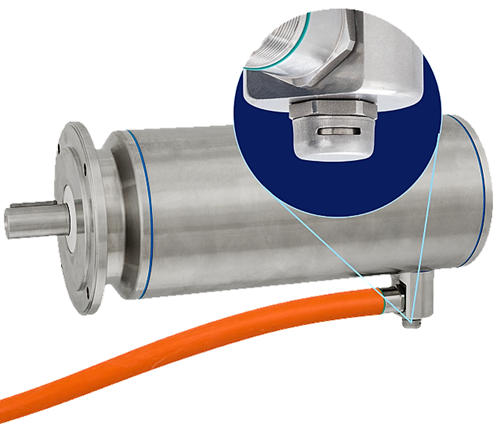

Fotoet viser udluftningsport og -kontakt på motor

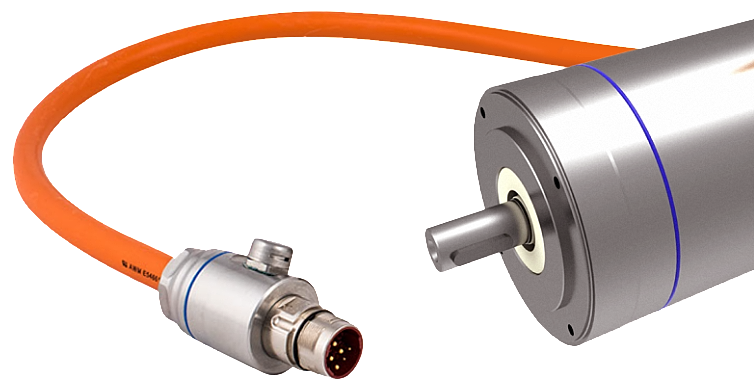

Patenteret udluftet kontakt-design

• Strøm-/datakabel inkluderer også rør til motorudluftning
• Tillader kontinuerlig trykudligning
• Det nemmeste system at installere og rengøre

Fotoet viser den patenterede udluftet kontakt

Udluftning til trykudligning

Dette er blot en af måderne, hvorpå vores AKMH-serie i rustfrit stål i 316L leverer en pålidelig ydeevne i hygiejniske vaskemiljøer.

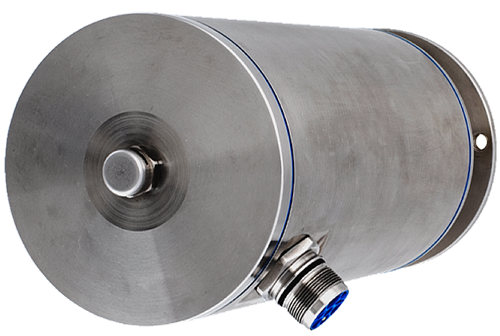

Fotoet af motor med udluftning til trykudligning

Undgå motorfejl

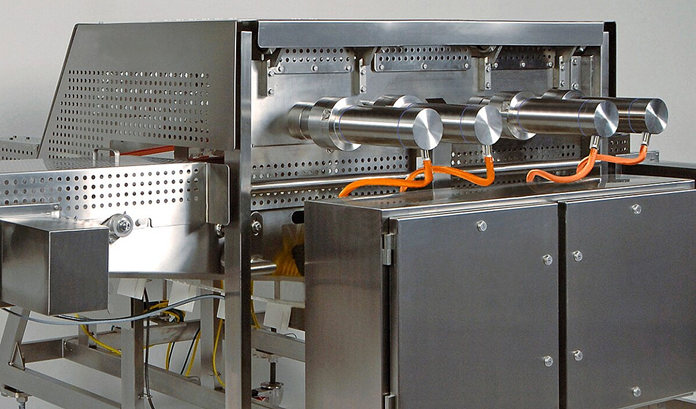

Foto af fødevare maskine med 4 Kollmorgen motorer

Motorfejl. OEM'er og producenter bruger mange penge på at beskytte motorer og mister meget på nedetid. Men der er en bedre måde.

AKMH-motorer eliminerer behovet for beskyttelsesdæksler og er nemmere at indbygge i maskinen. Designet til direkte vask er de nemmere at rengøre på produktionsgulvet.

Med et sømløst 316L rustfrit stålhus, plus kontinuerlig udluftning for at udligne internt og eksternt tryk, giver de overlegen hygiejne og mange års pålidelig drift i krævende mad- og drikkevaremiljøer.
